Rektyfikacja budynków

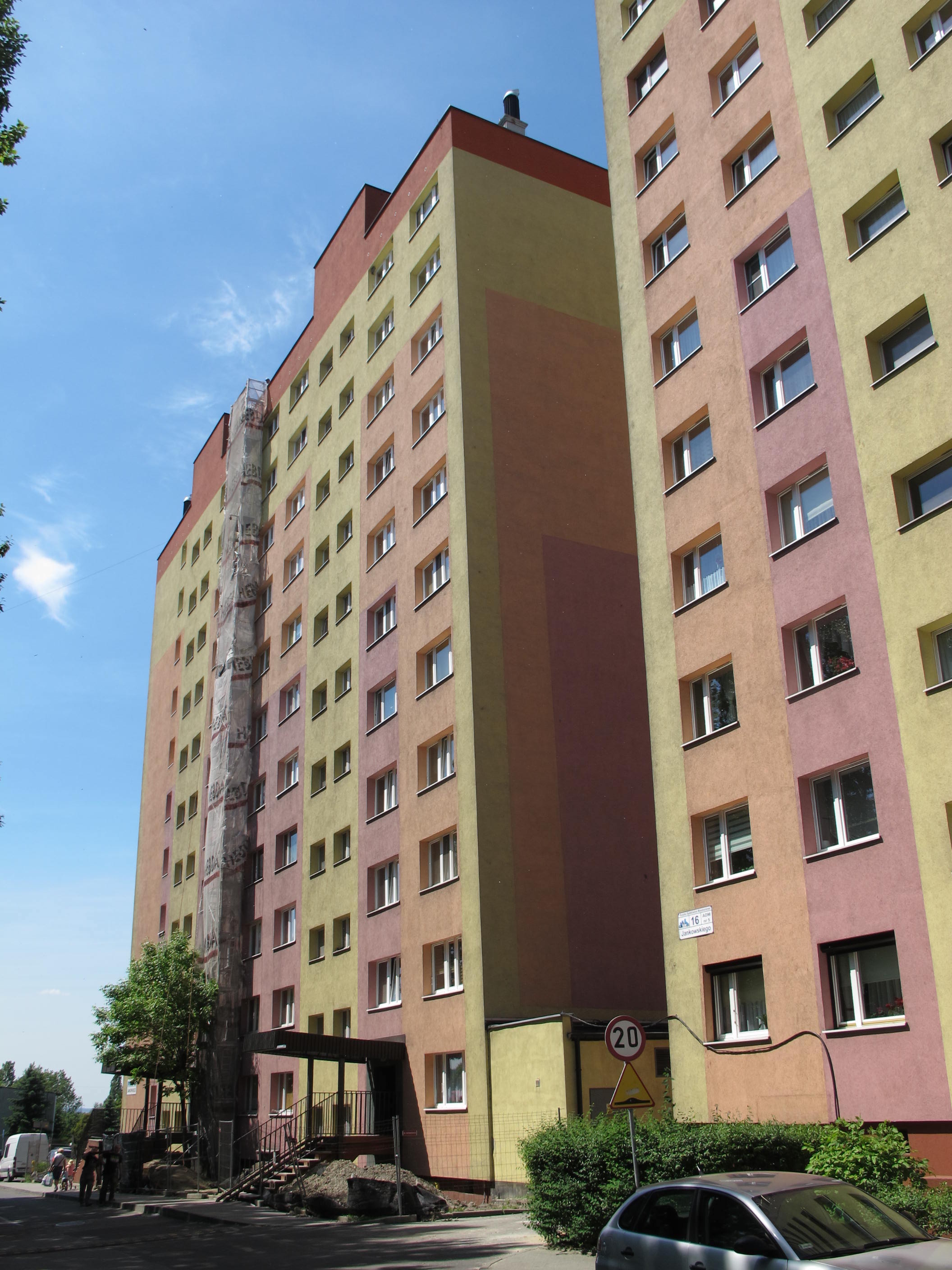

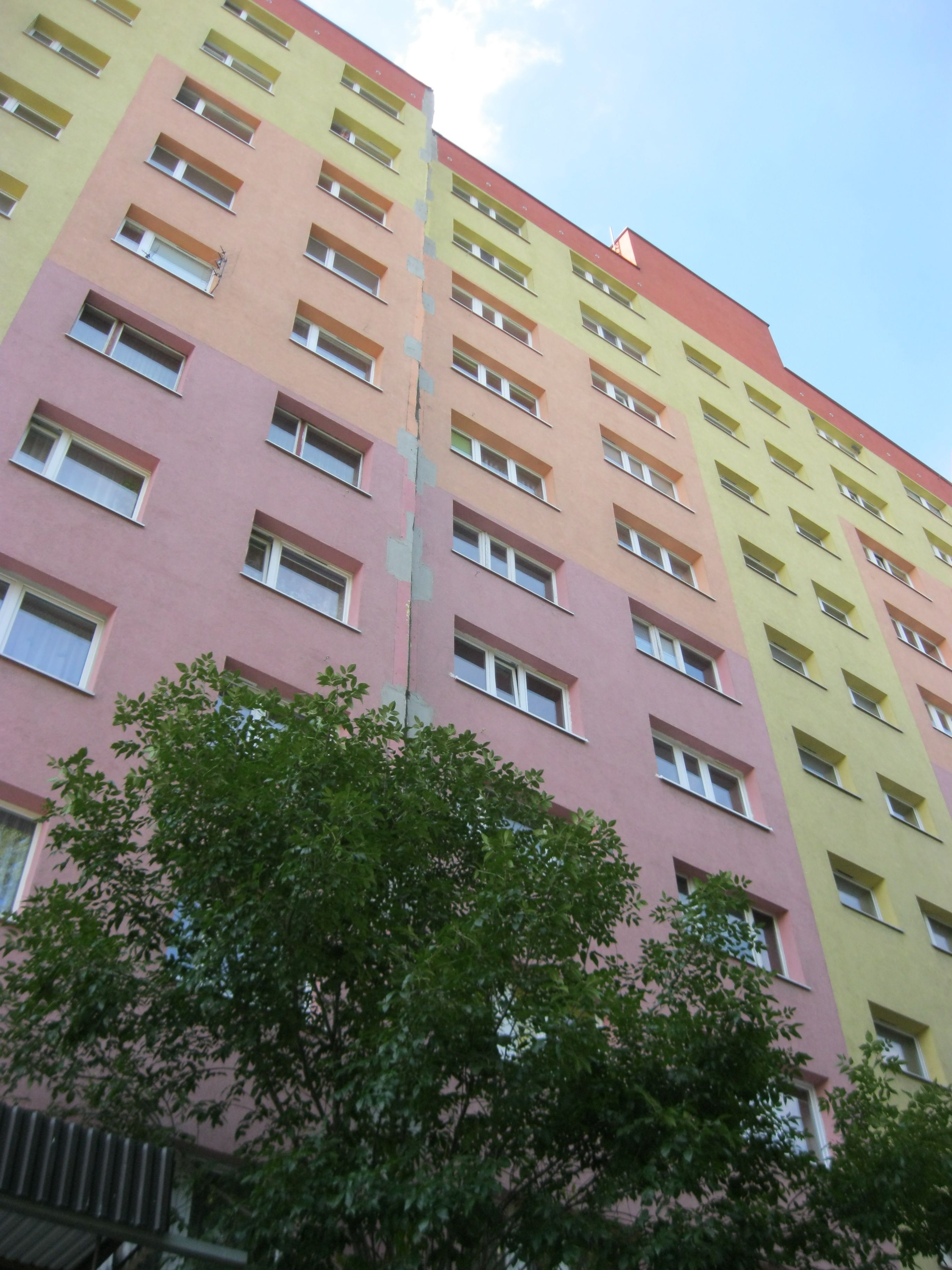

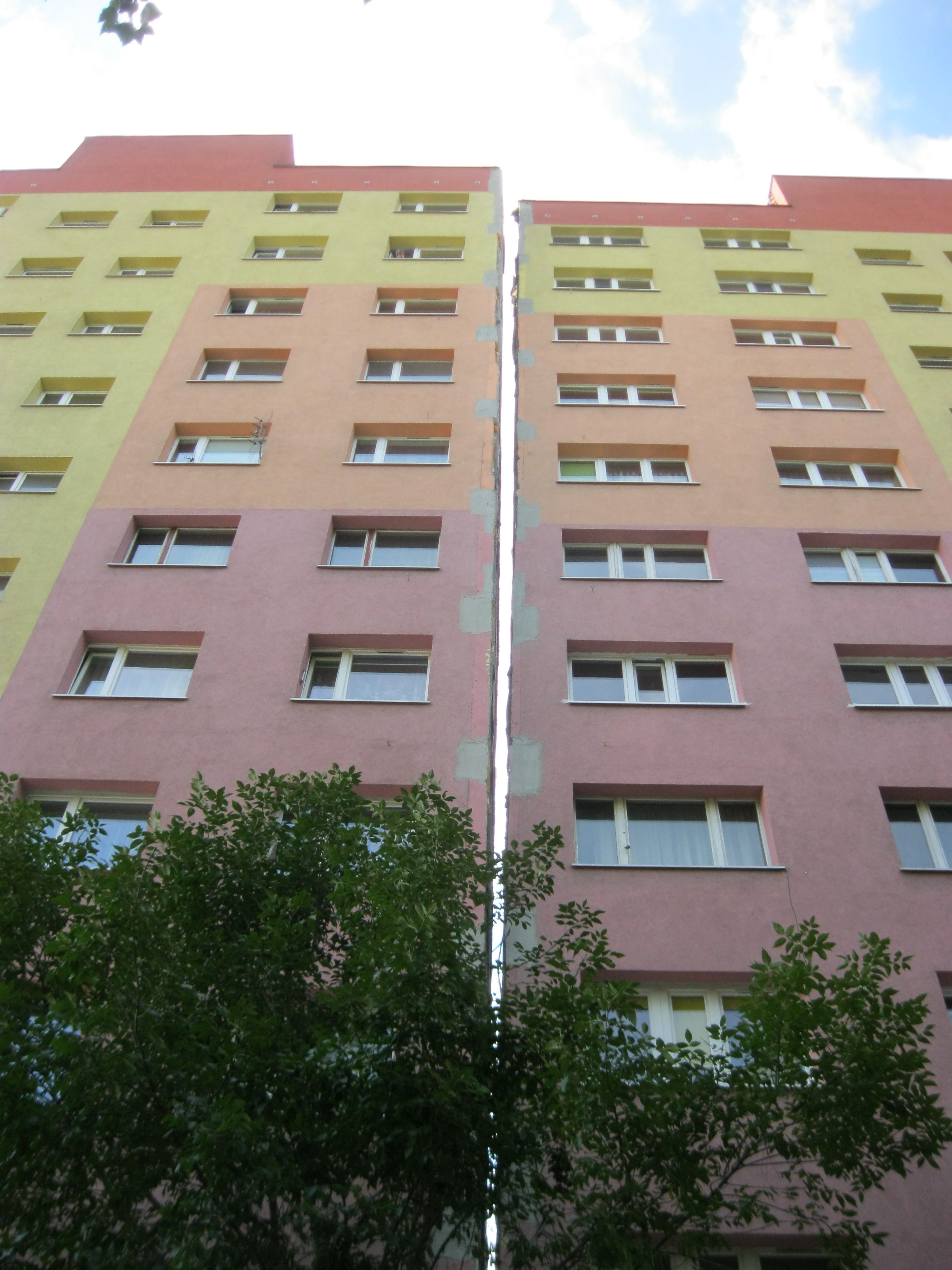

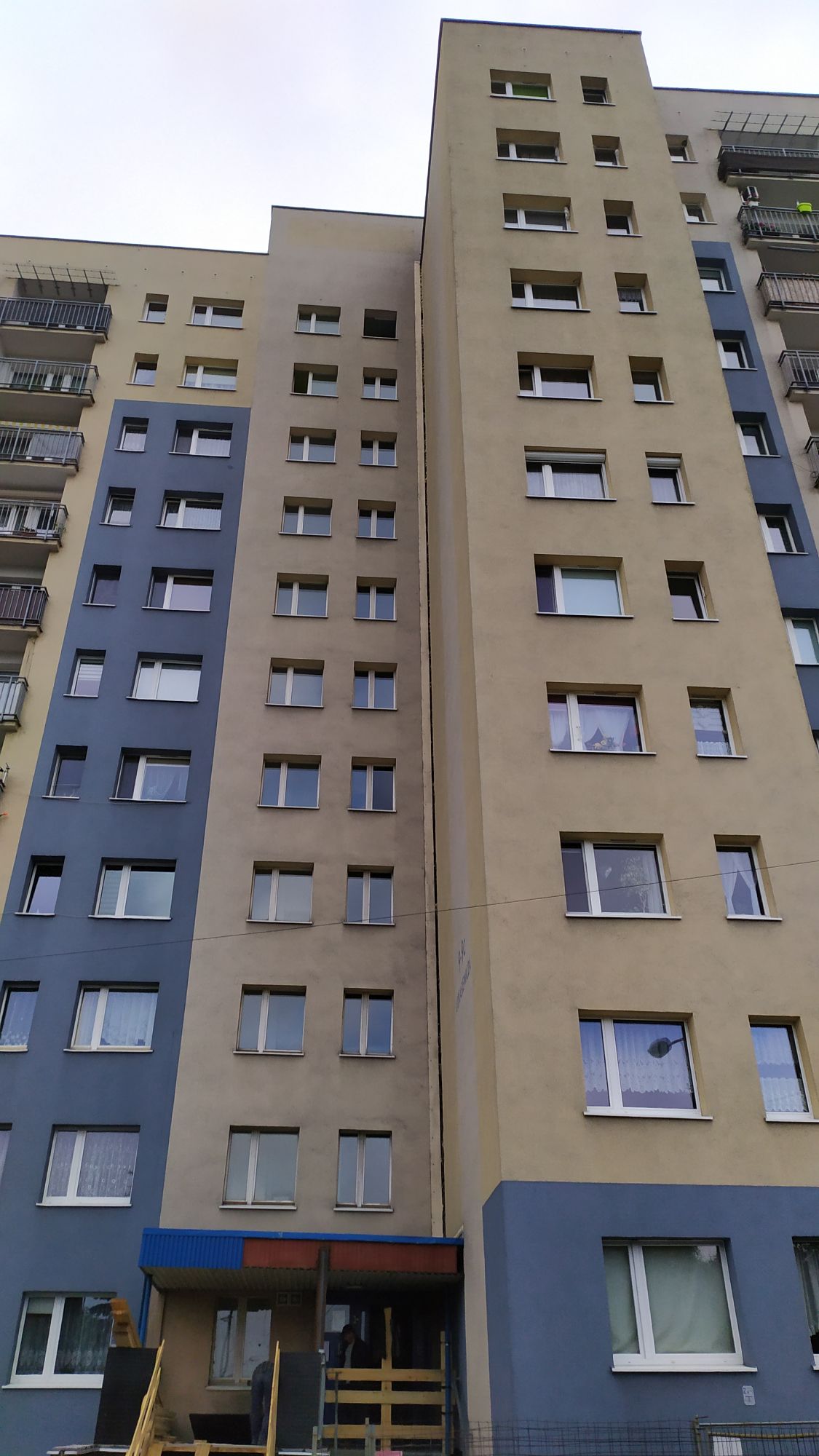

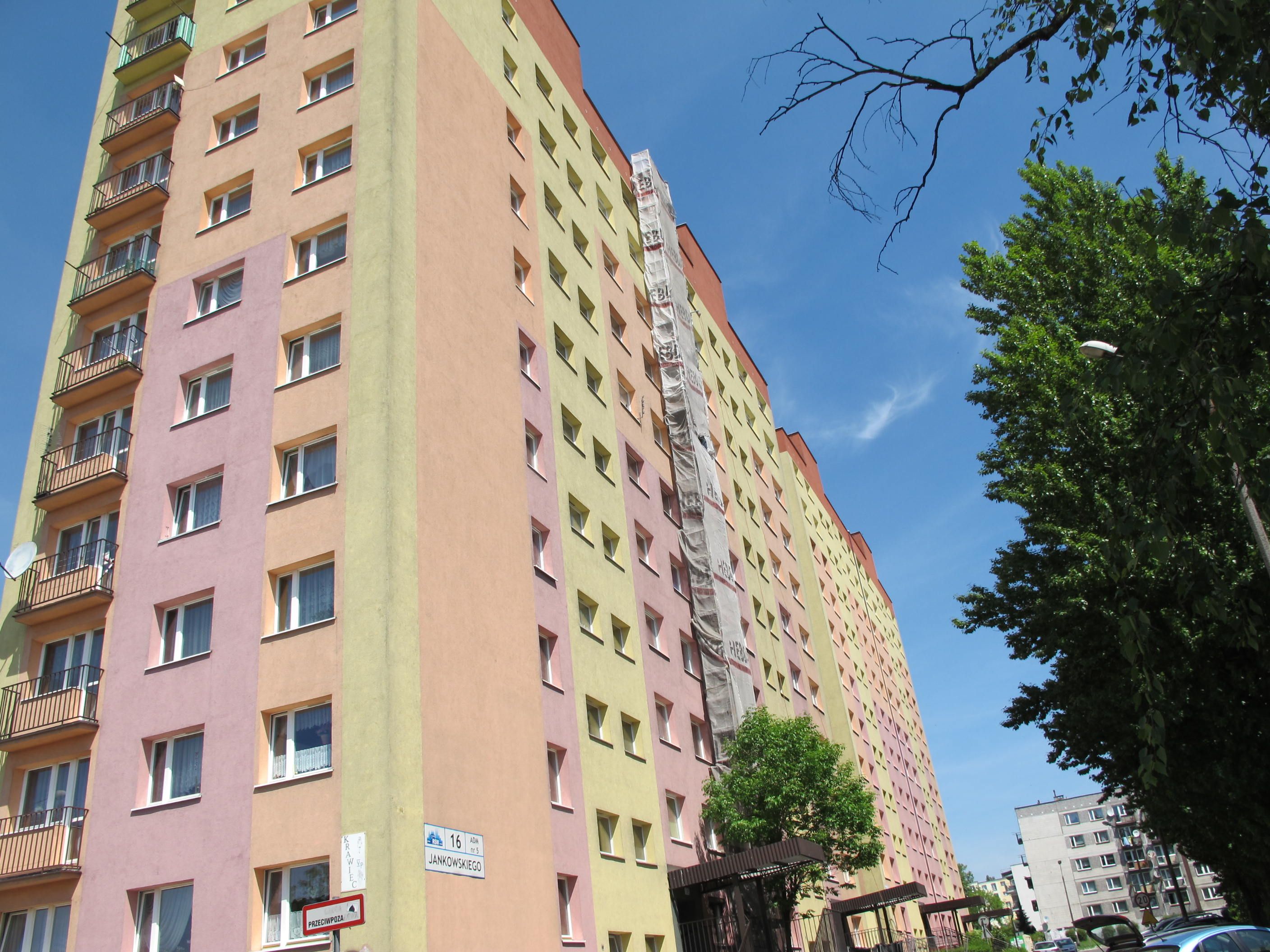

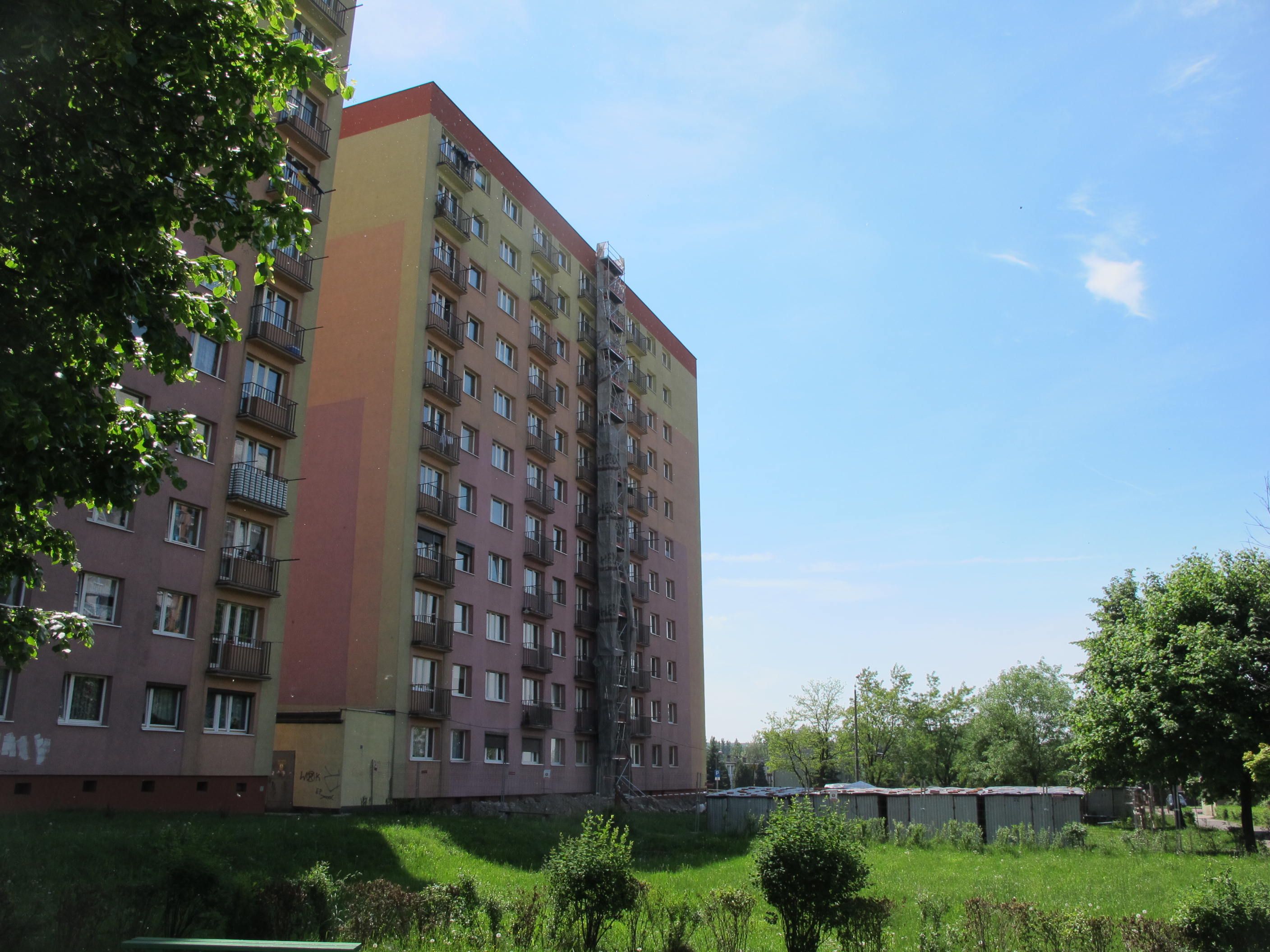

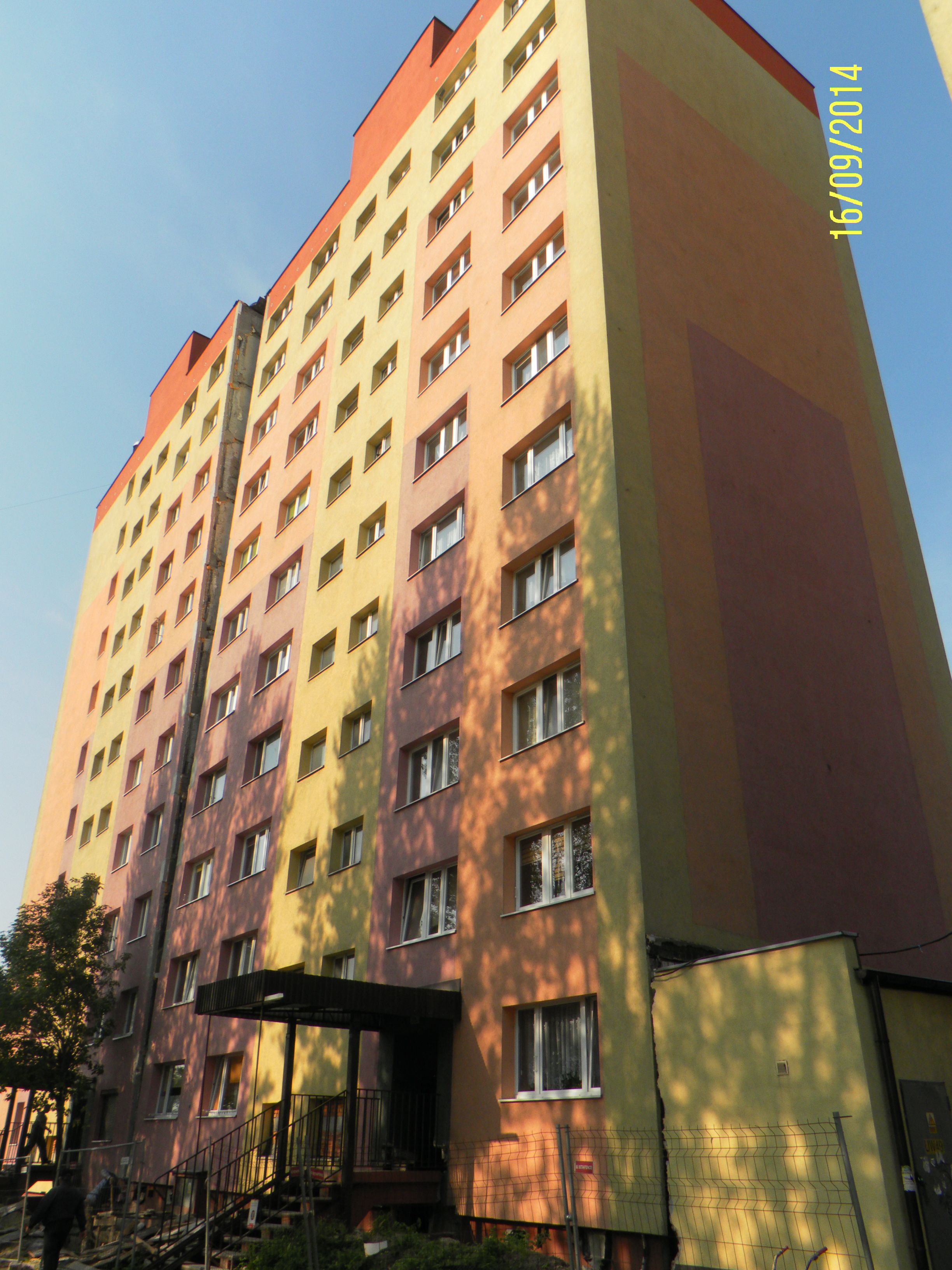

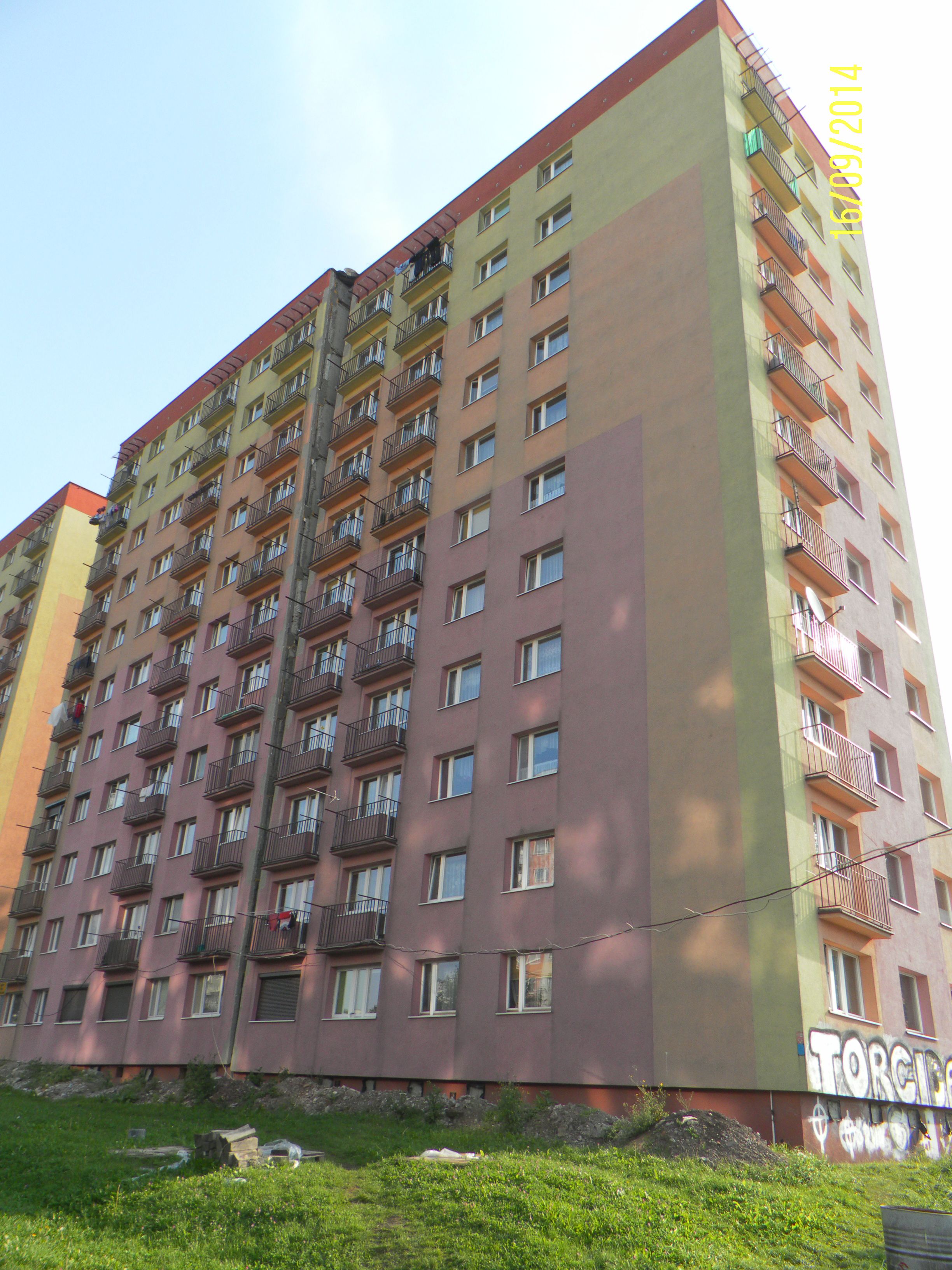

Bloki w Rudzie Śląskiej

Opis realizacji:

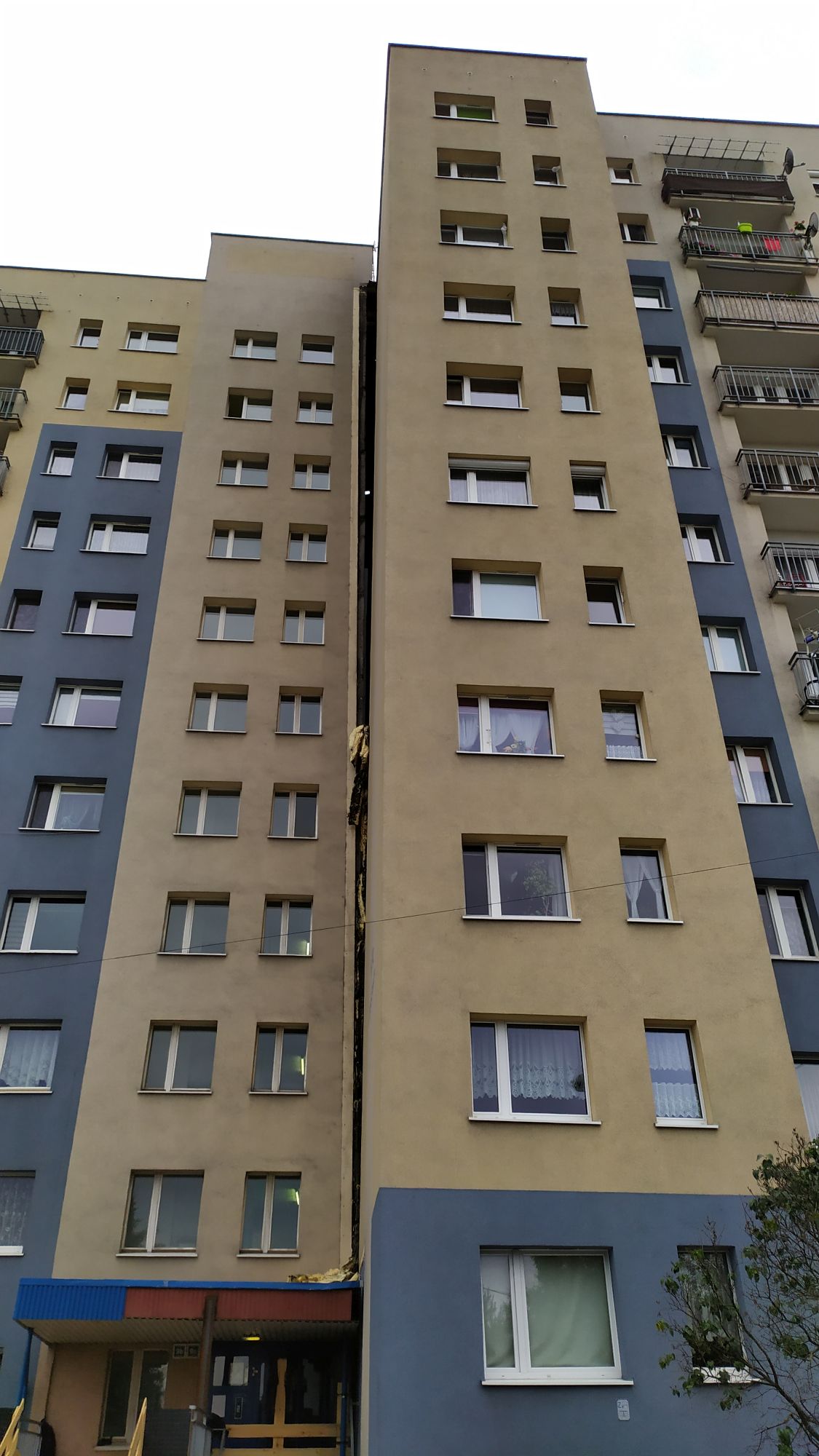

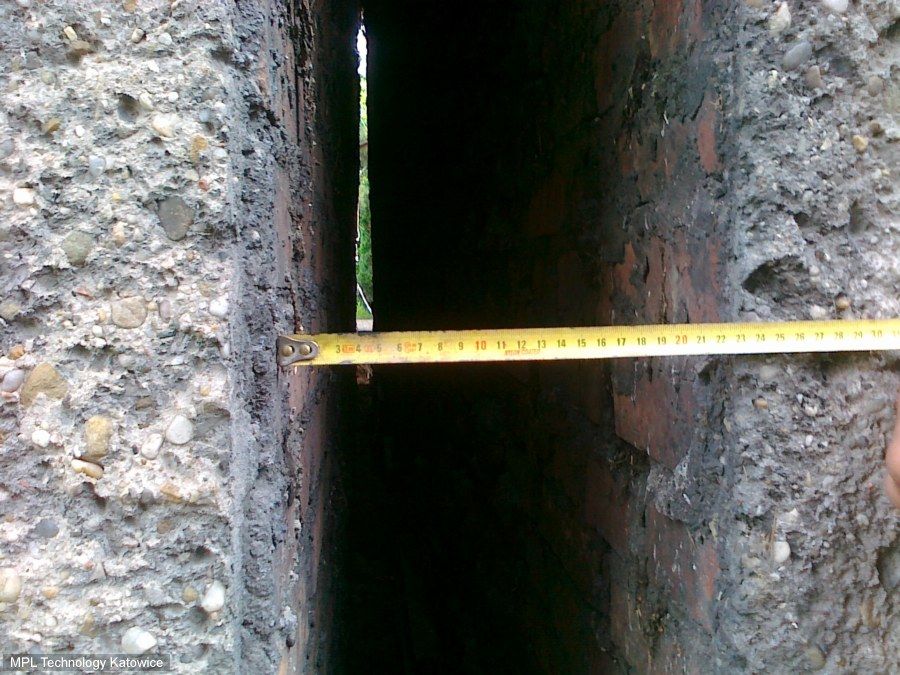

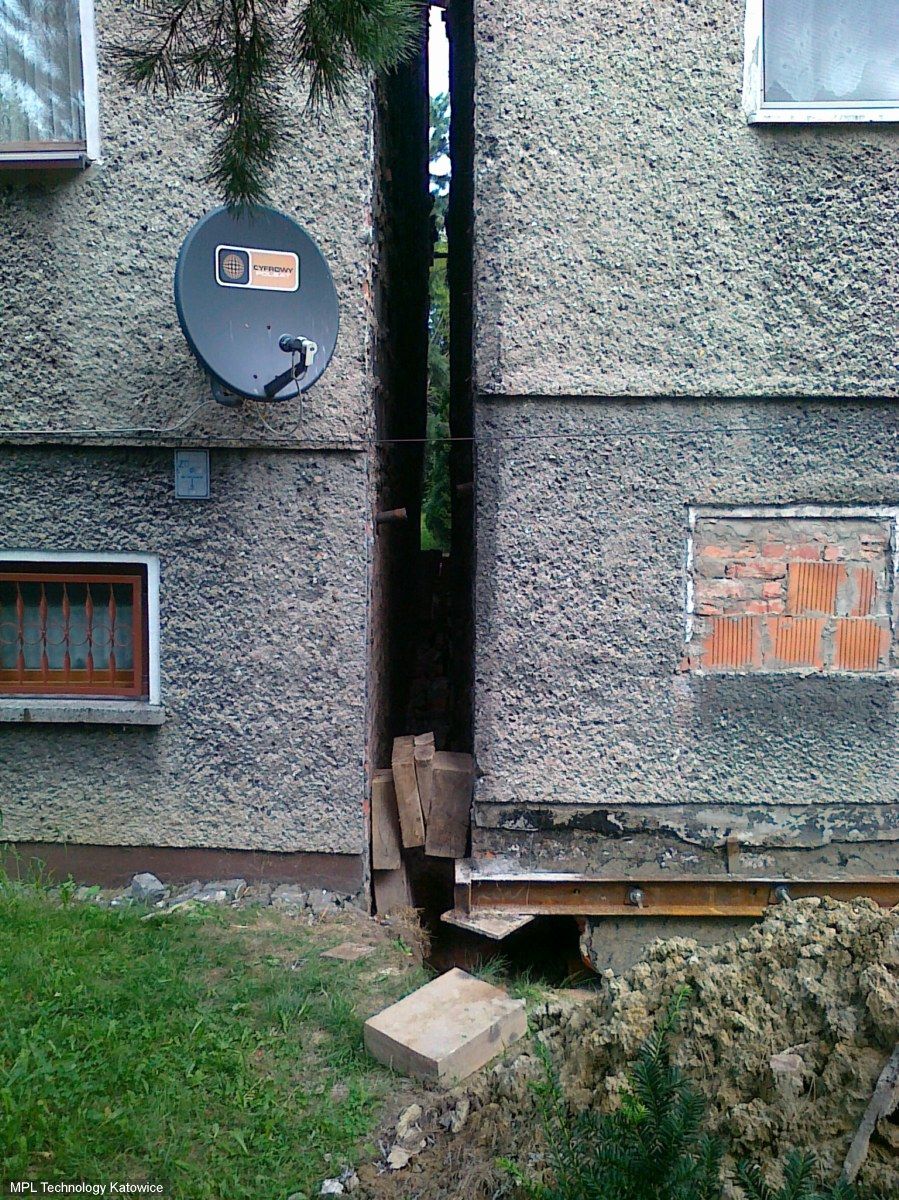

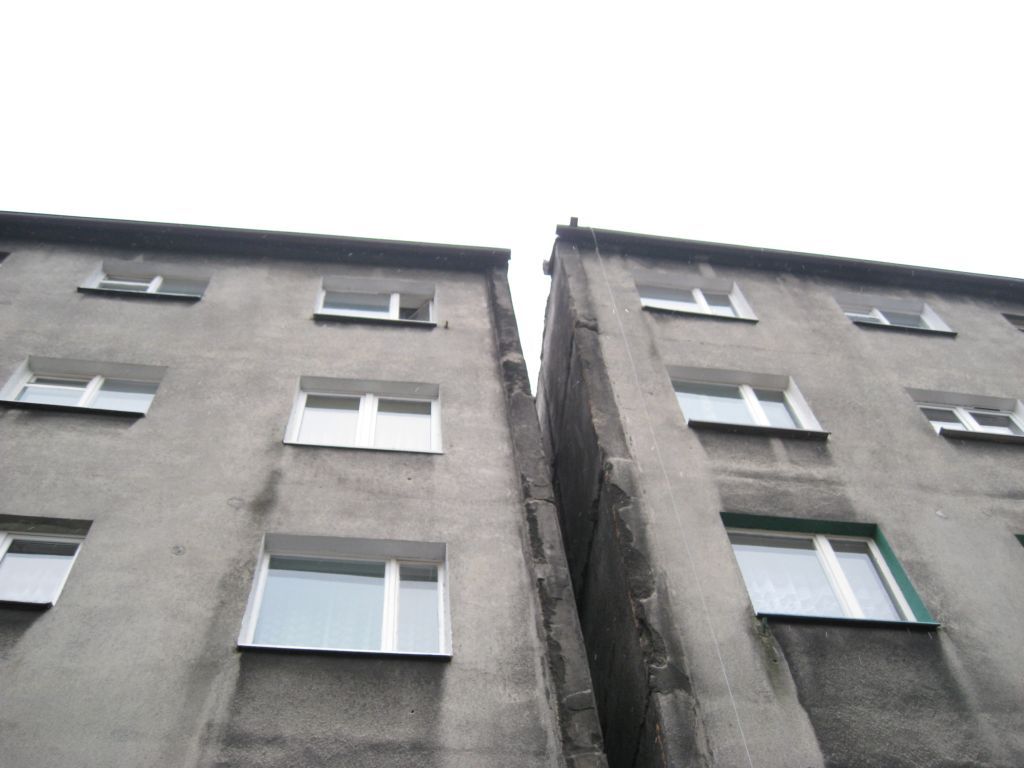

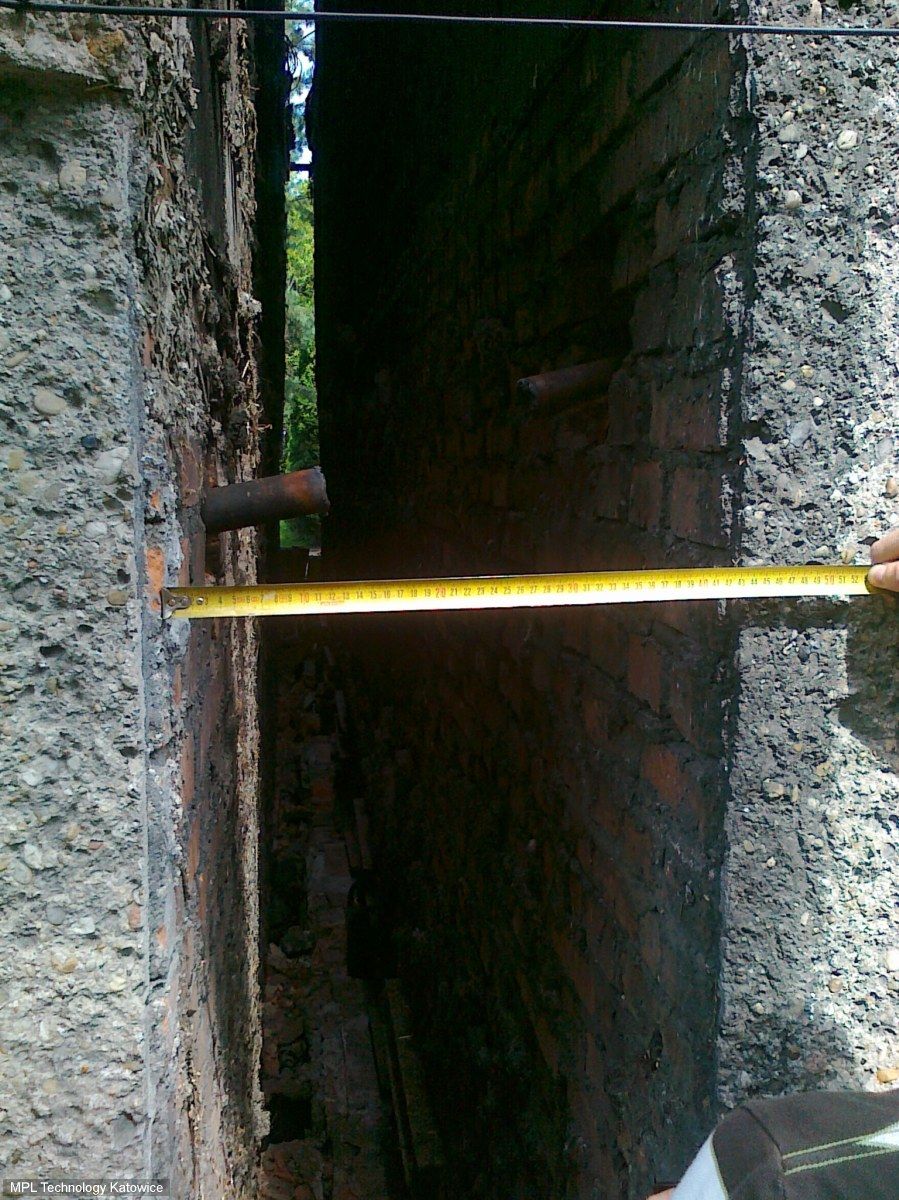

Prostowanie dwóch jedenastokondygnacyjnych segmentów wraz z oczyszczeniem szczeliny dylatacyjnej między nimi

Konstrukcja: płytowa prefabrykowana

Wychylenie od pionu: 30mm/m

Podniesienie w najwyższym punkcie: ~50cm

Powierzchnia zabudowy jednego segmentu: 190m2

Kubatura segmentu: 6000m3

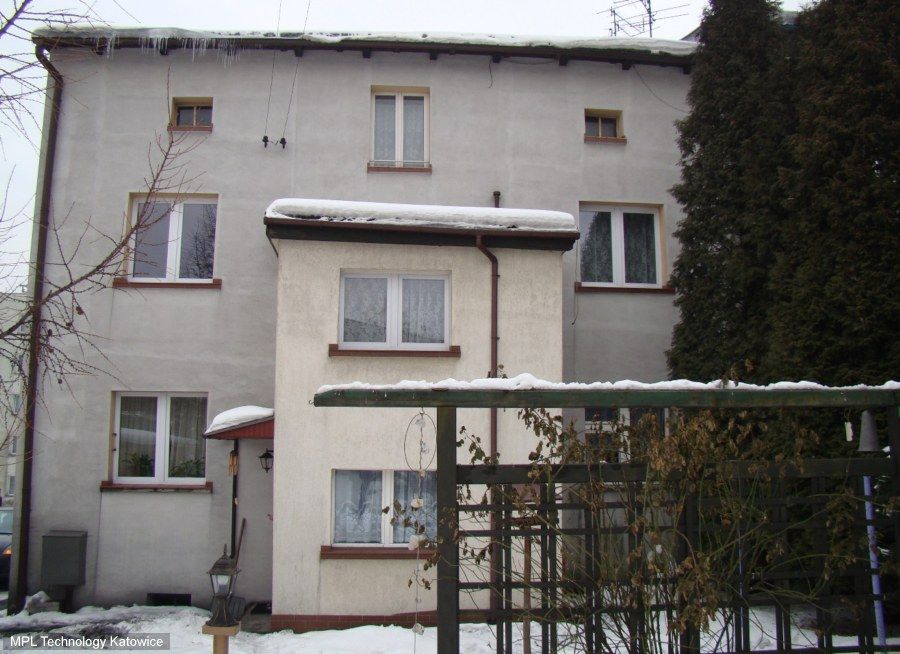

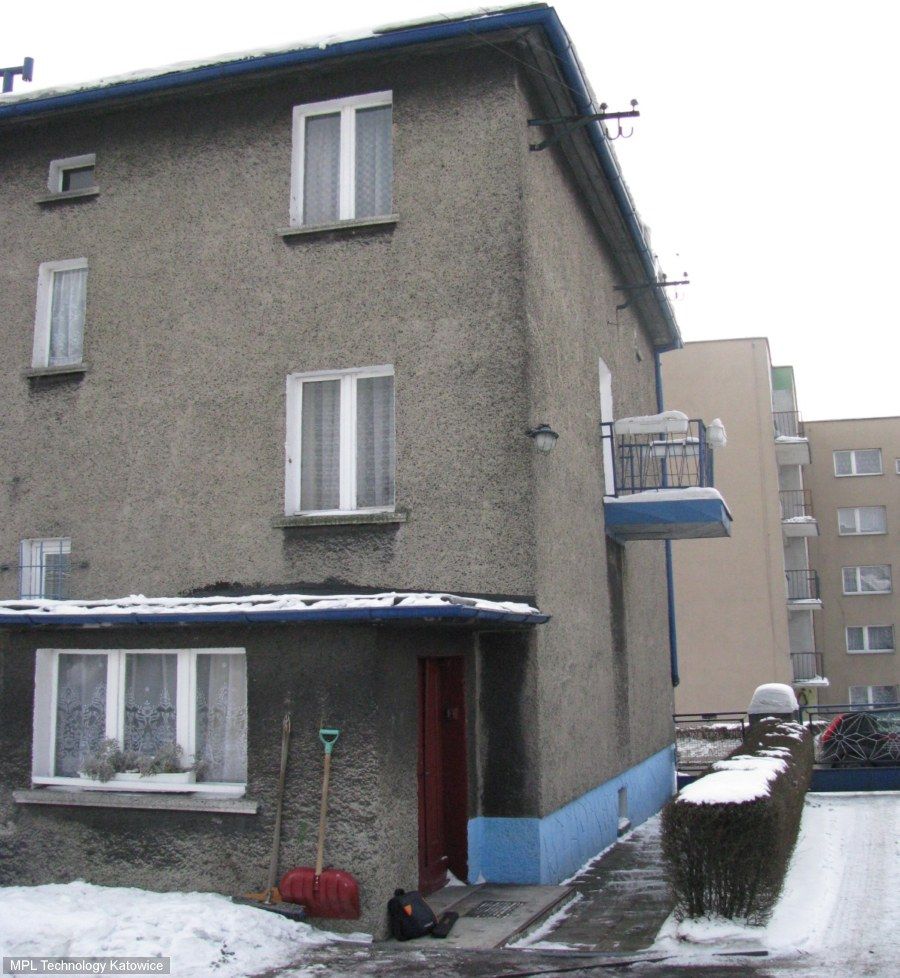

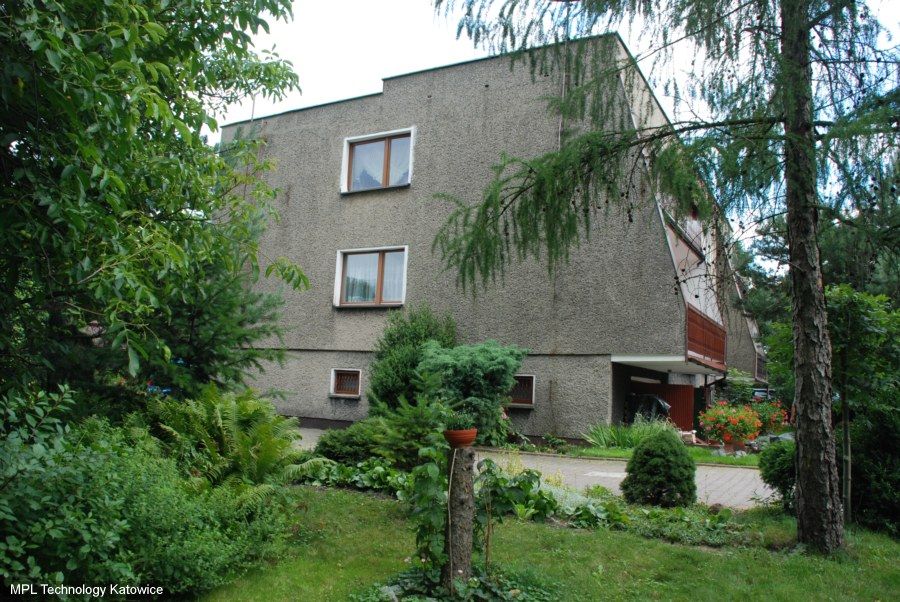

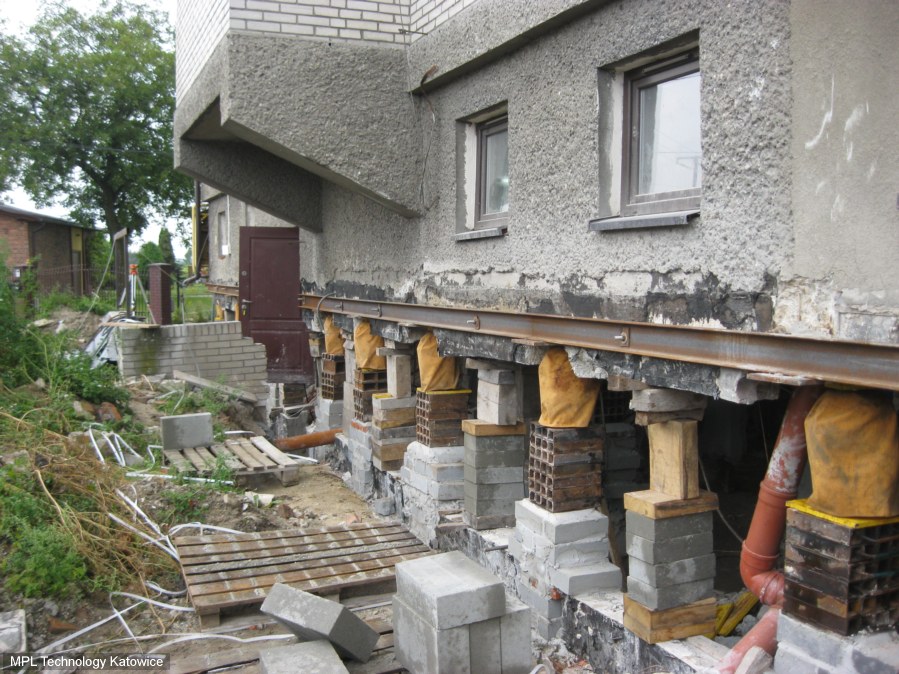

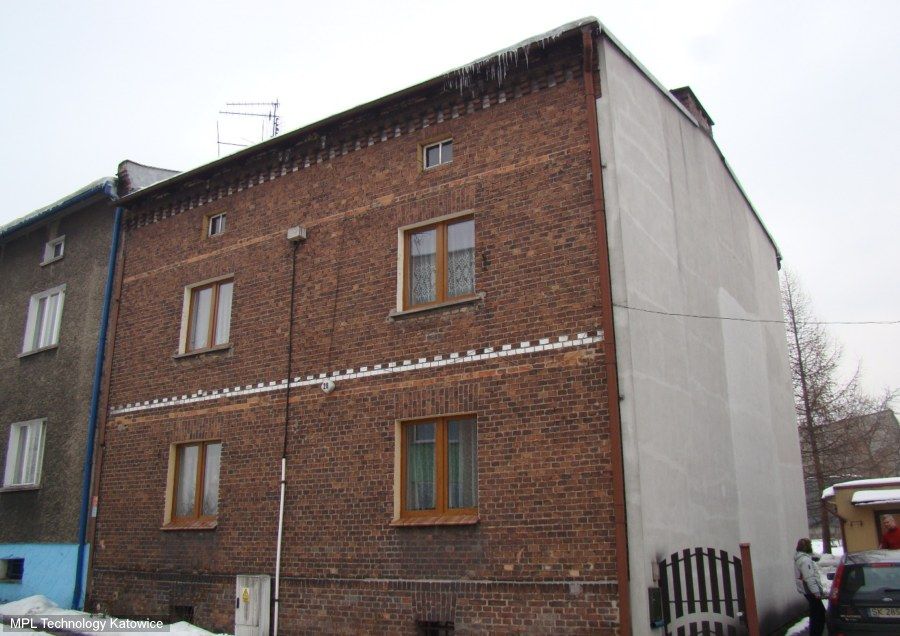

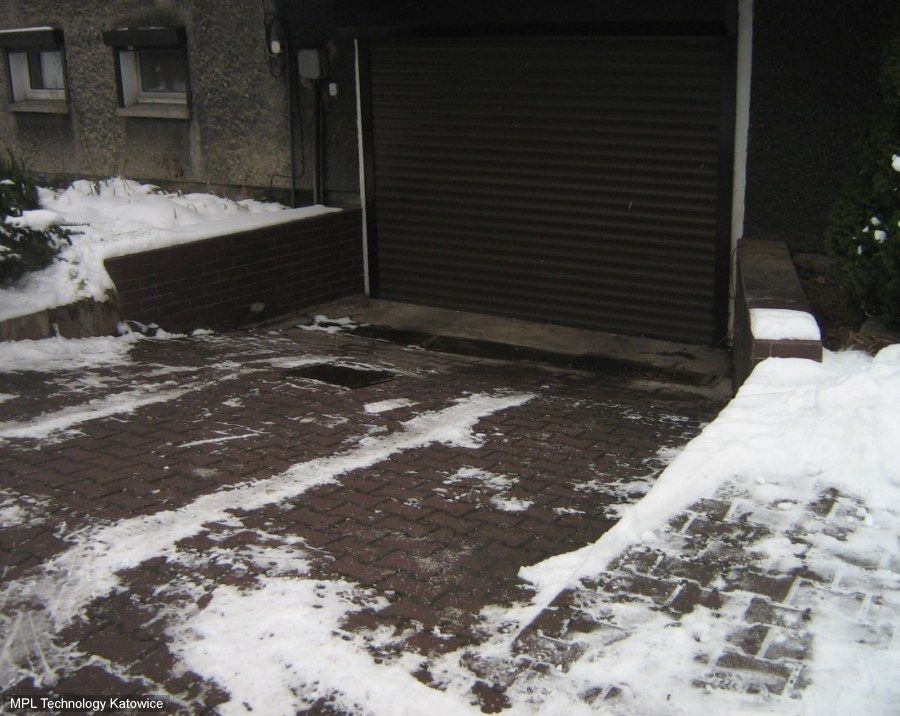

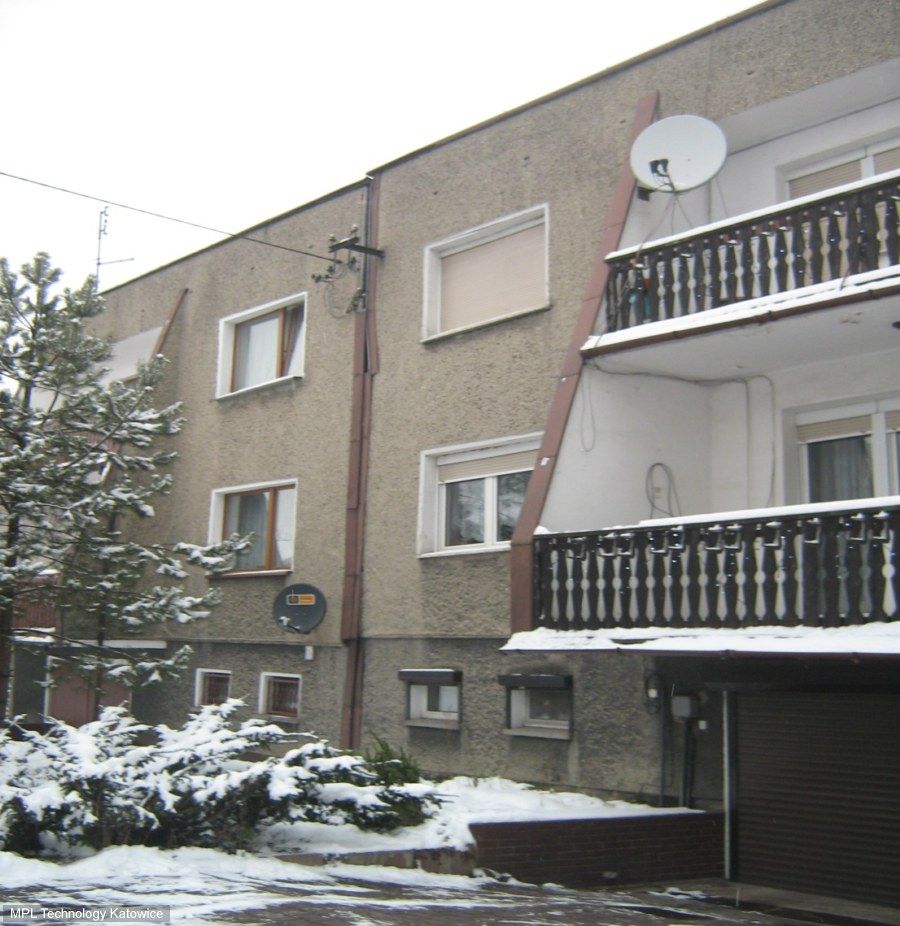

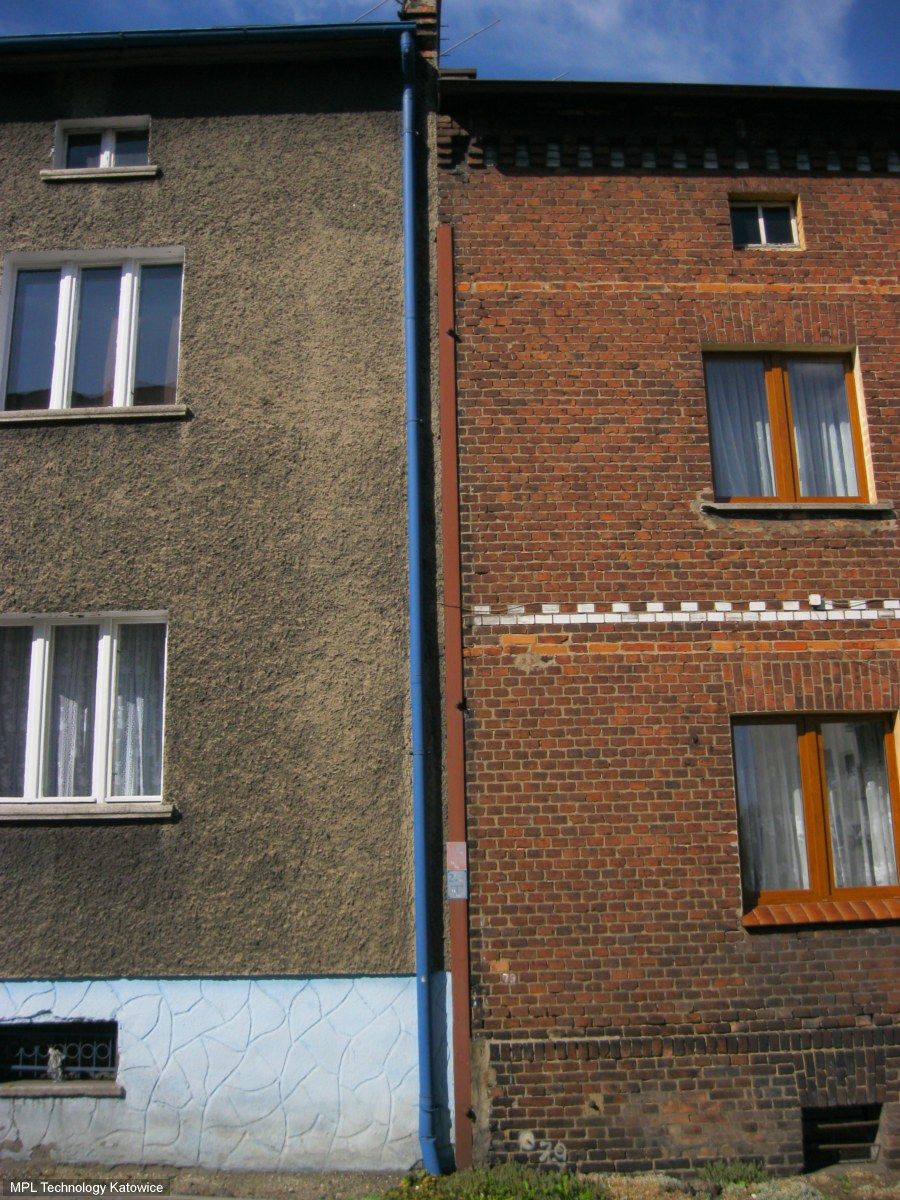

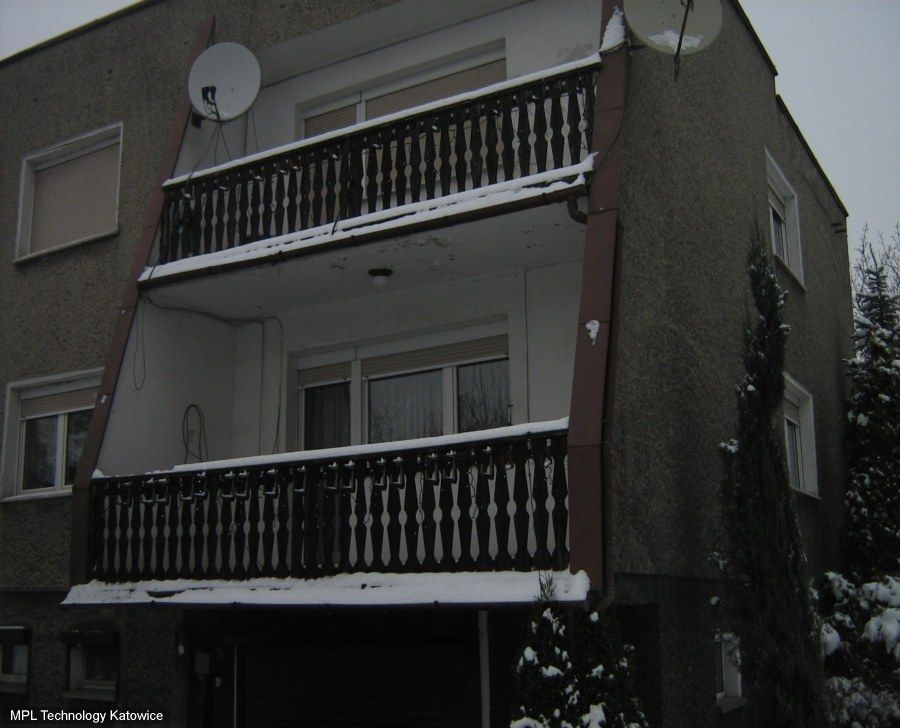

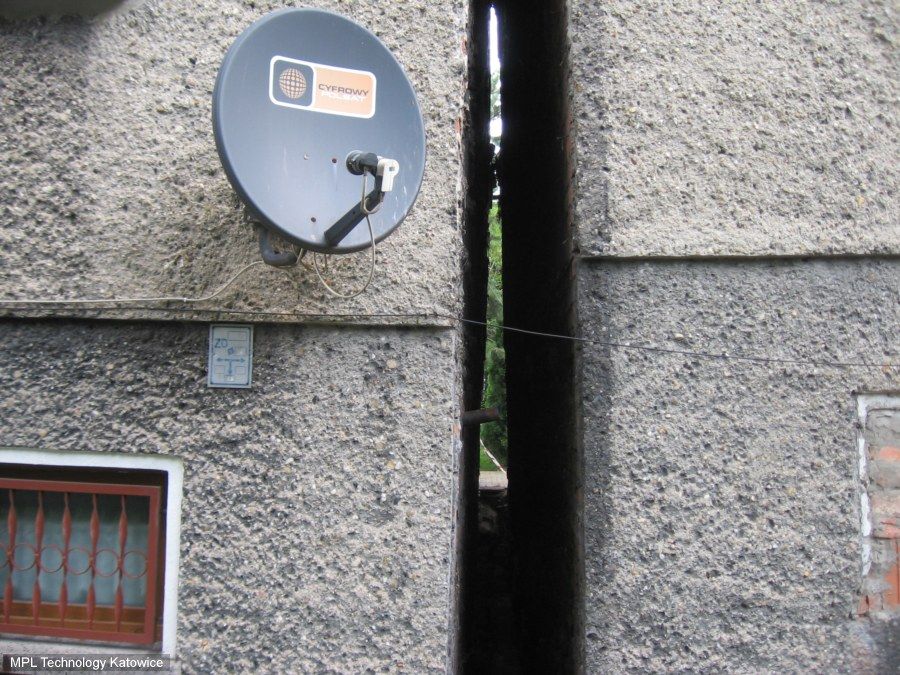

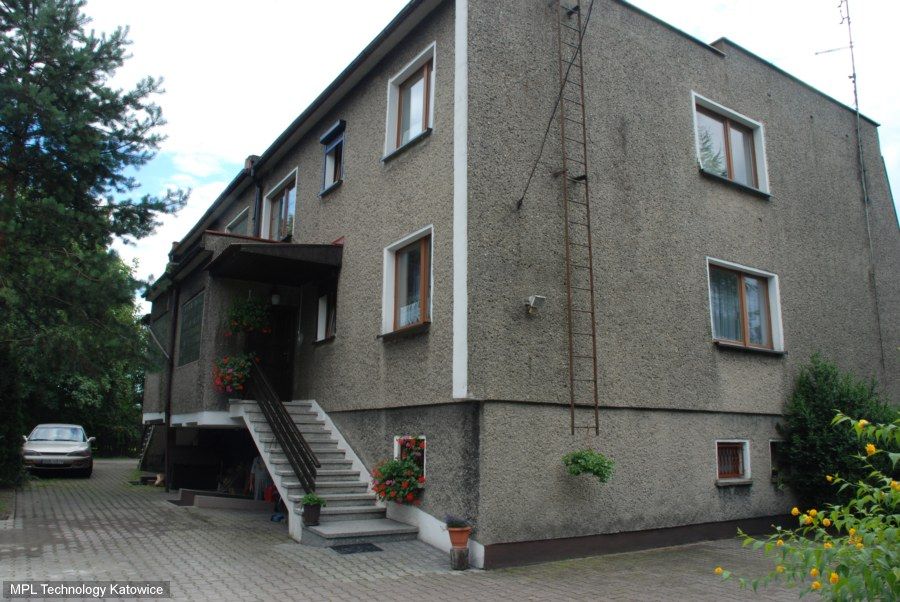

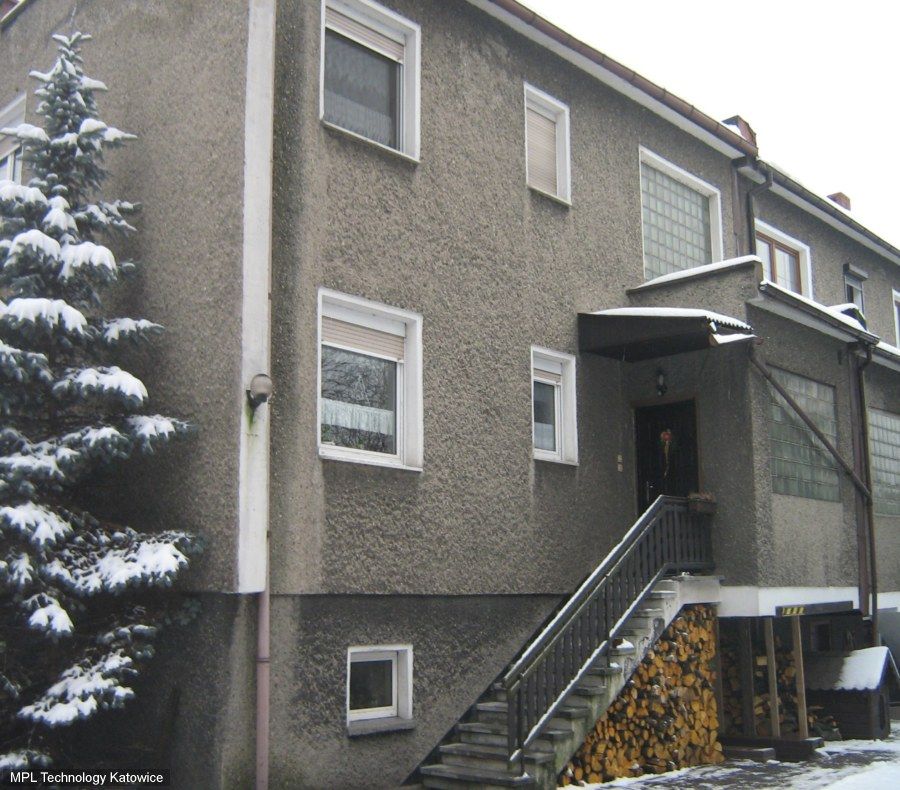

Budynek mieszkalny w zabudowie bliźniaczej

Opis realizacji:

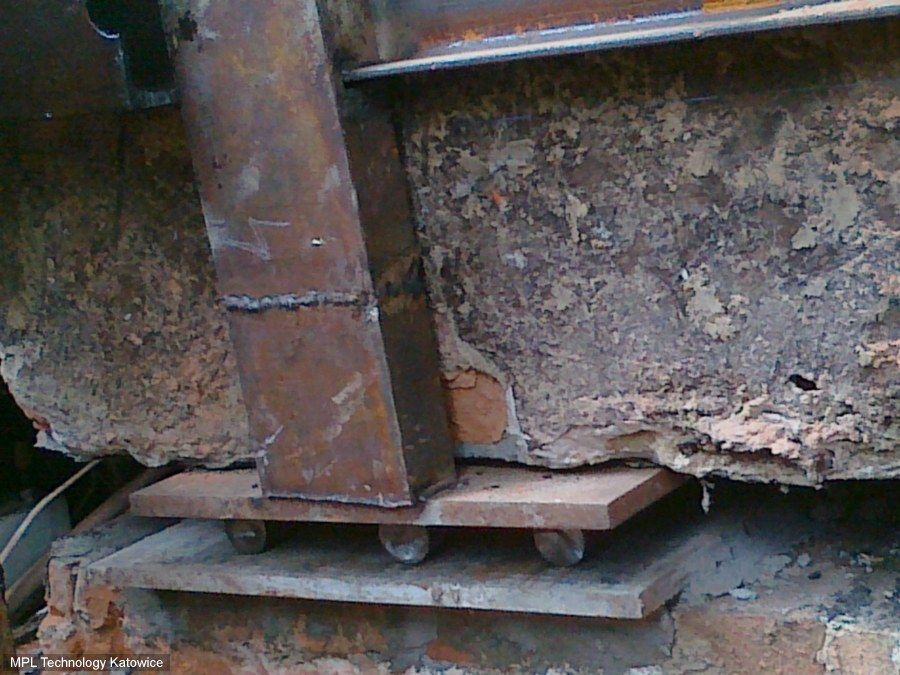

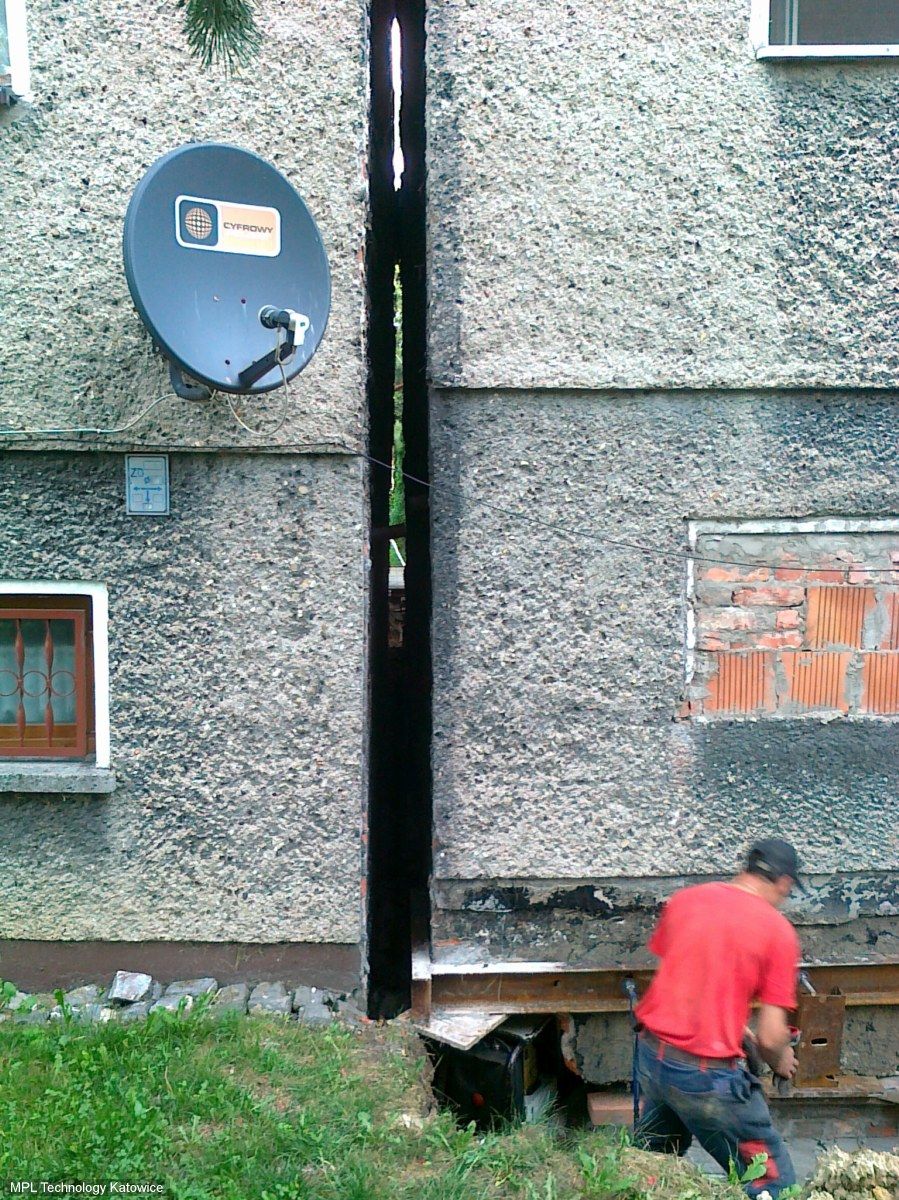

Z uwagi na rektyfikację tylko jednego segmentu niezbędne było uprzednie uzyskanie wymaganej szerokości szczeliny dylatacyjnej.  W tym celu przesunięto budynek na specjalnie wykonanych rolkach na odległość około 10 cm, a następnie wyprostowano, zwężając wykonaną w tym celu dylatację.

Konstrukcja: tradycyjna murowana

Wychylenie od pionu: 25mm/m

Przesunięcie w poziomie o około 10cm

Powierzchnia zabudowy: 110m2

Kubatura: 950m3

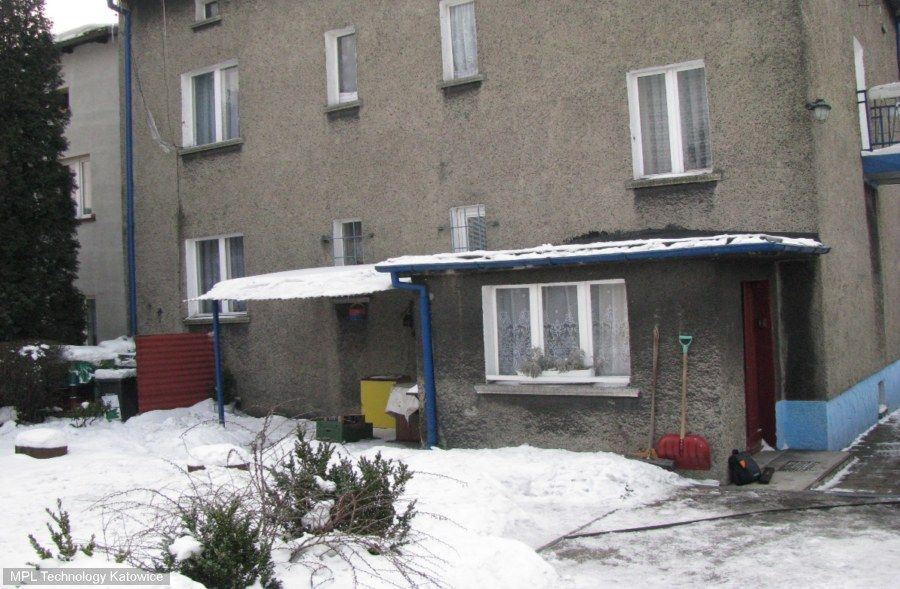

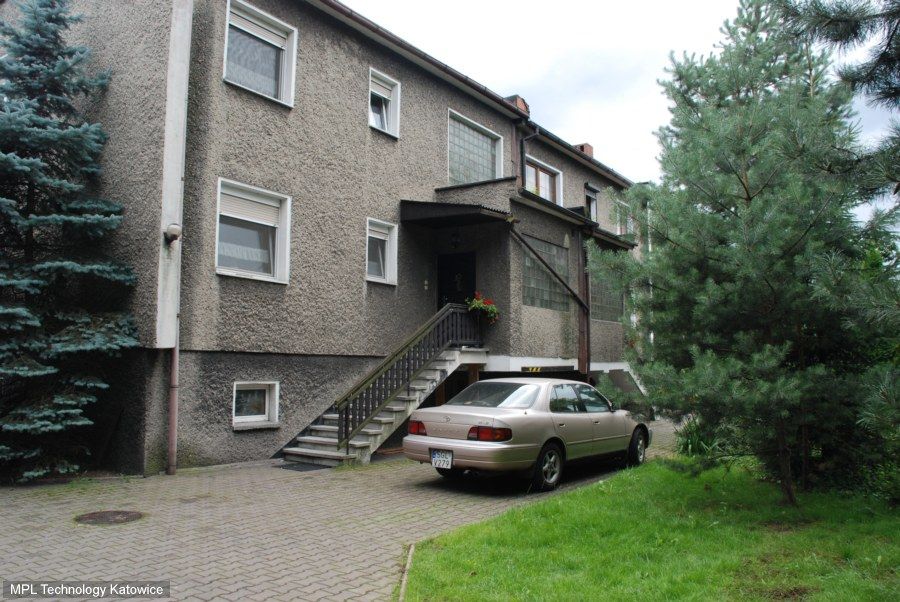

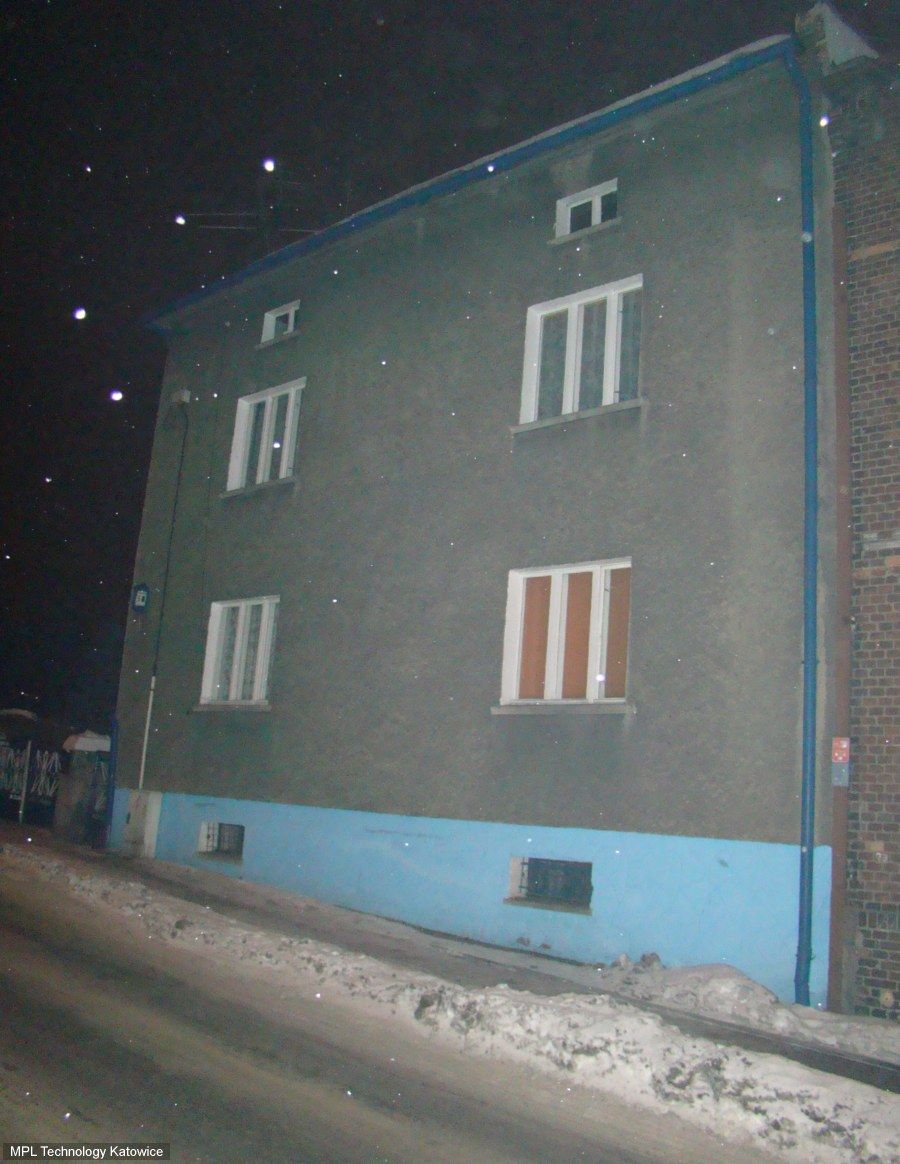

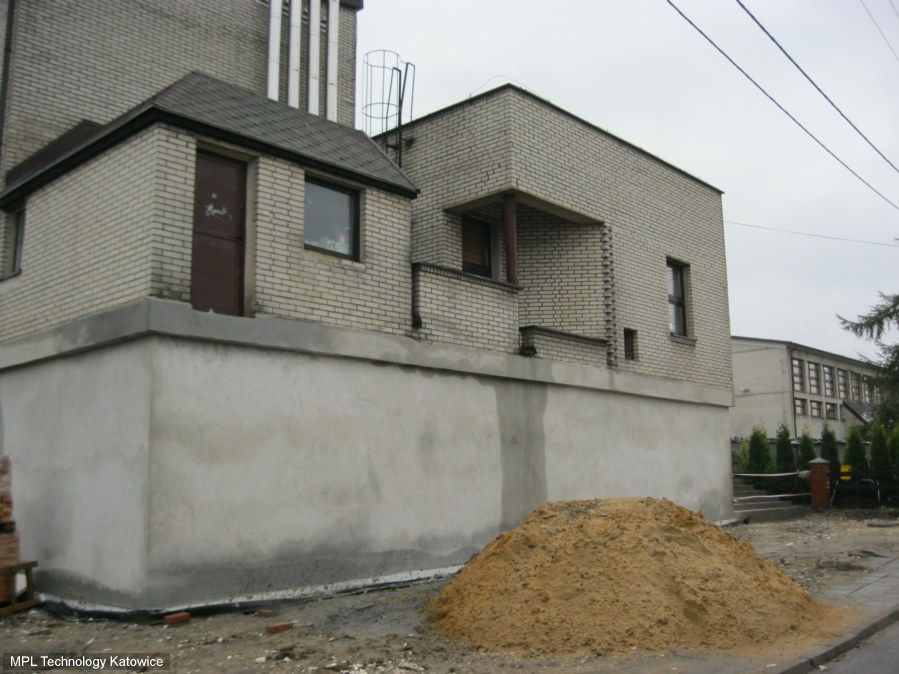

Budynki w Rudzie Śląskiej

Opis realizacji:

Brak szczeliny dylatacyjnej między budynkami spowodował konieczność wykonania jednoczesnej rektyfikacji. Skutkiem takiego rozwiązania było niemal dwukrotne zwiększenie wartości podniesienia w najwyższym punkcie.

Konstrukcja: tradycyjna murowana

Wychylenie od pionu: 40mm/m

Podniesienie w najwyższym punkcie: ~80cm

Powierzchnia zabudowy budynków: 110m2 + 120m2

Kubatura: 1350m3 + 1150m3

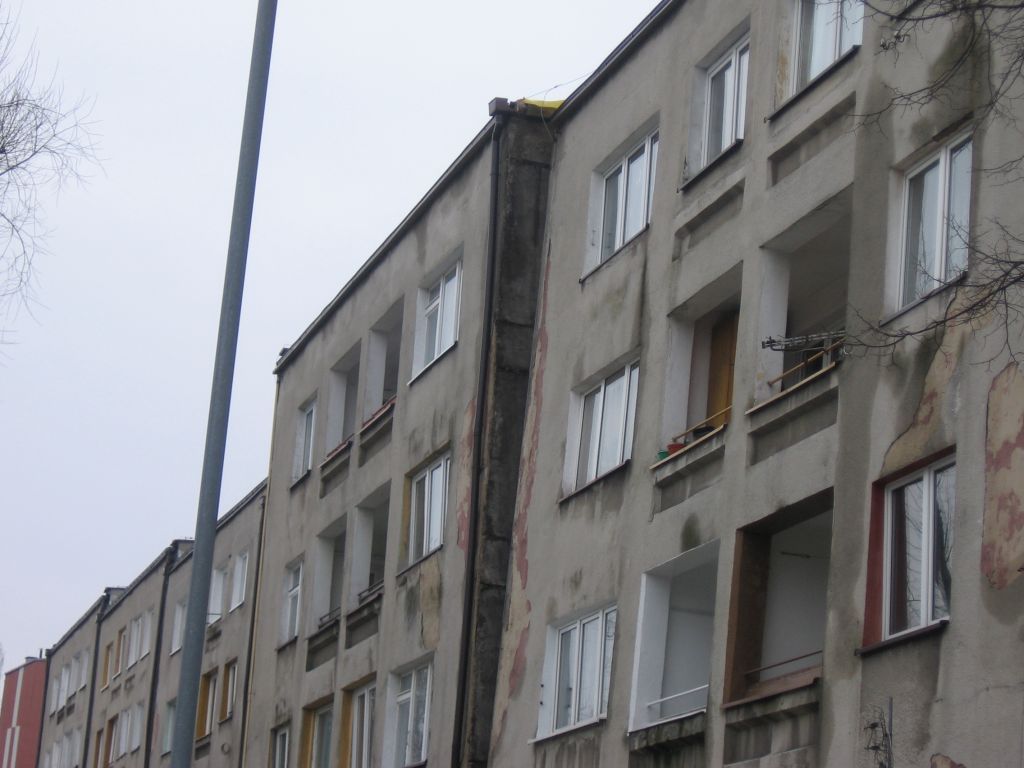

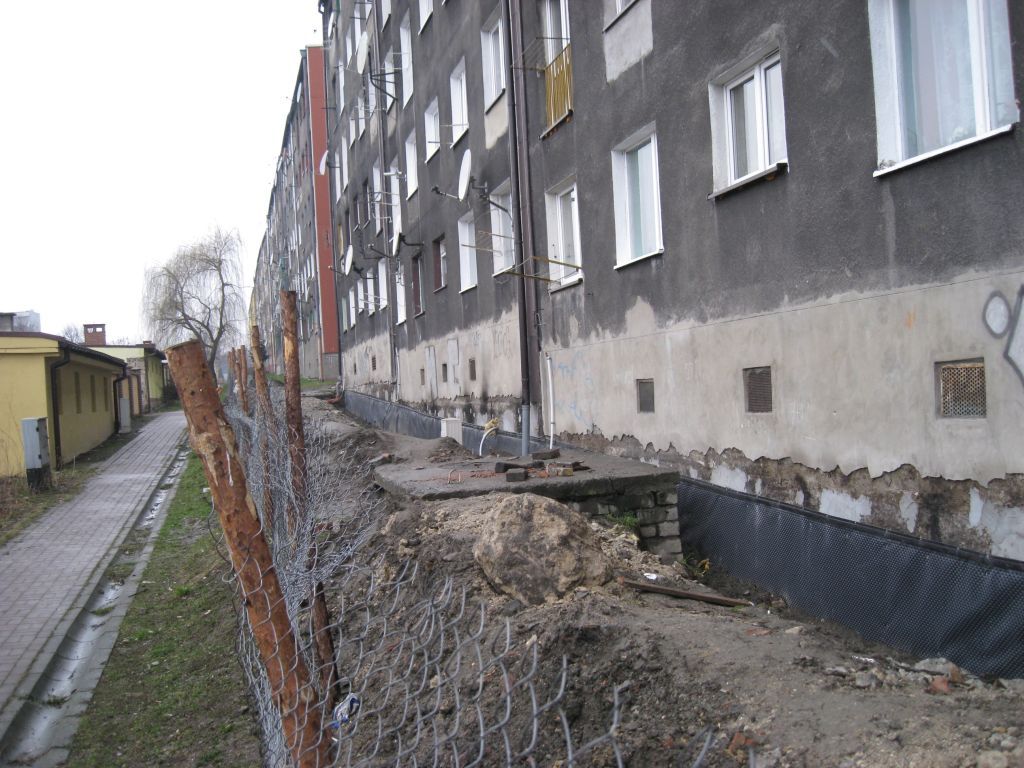

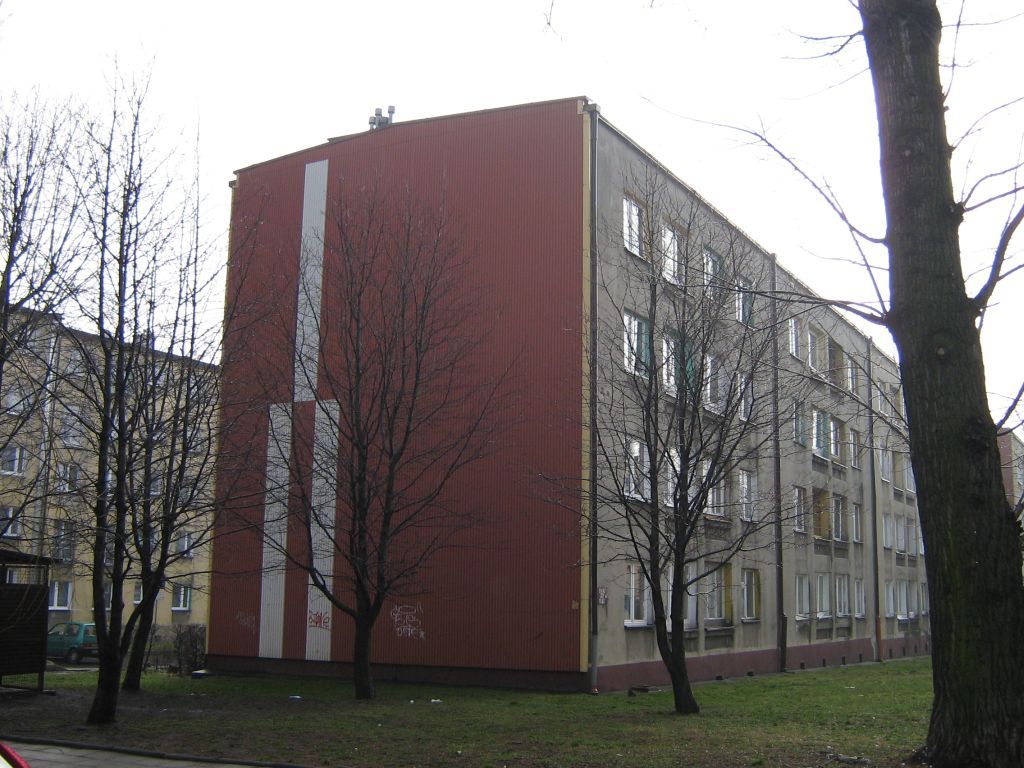

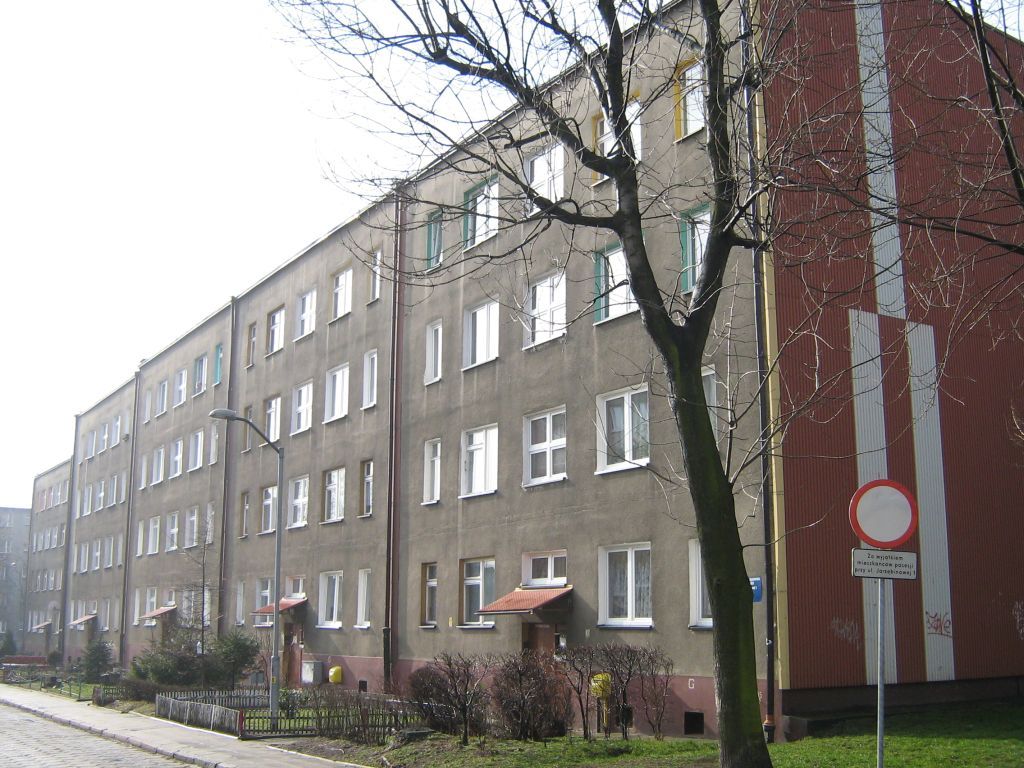

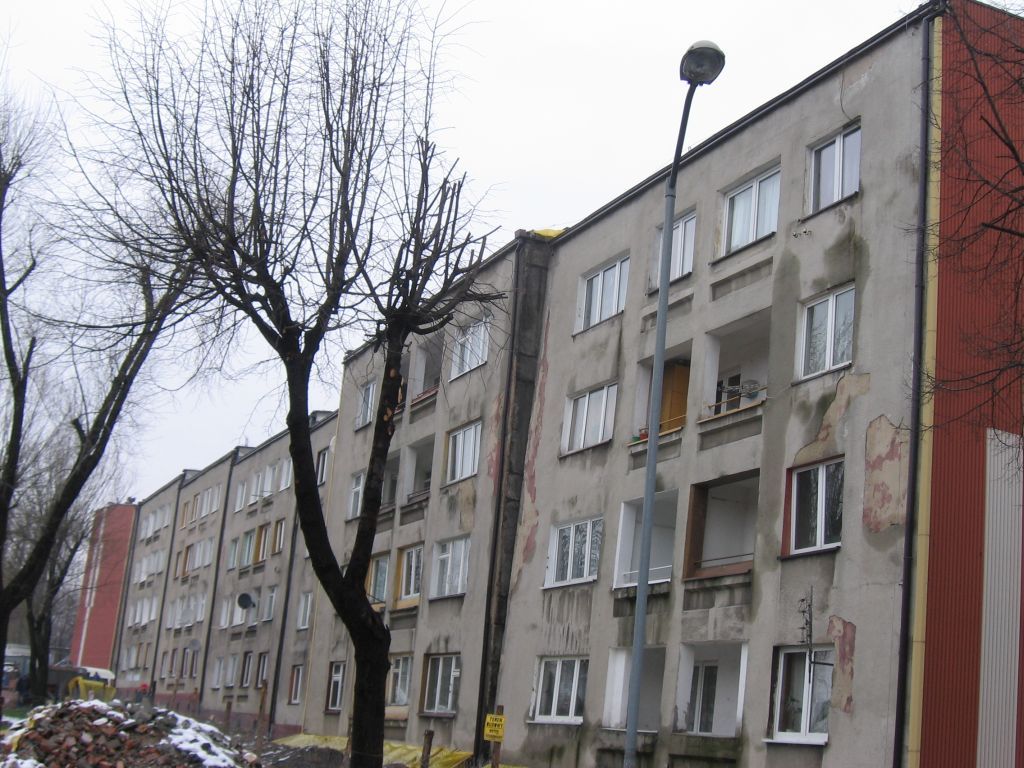

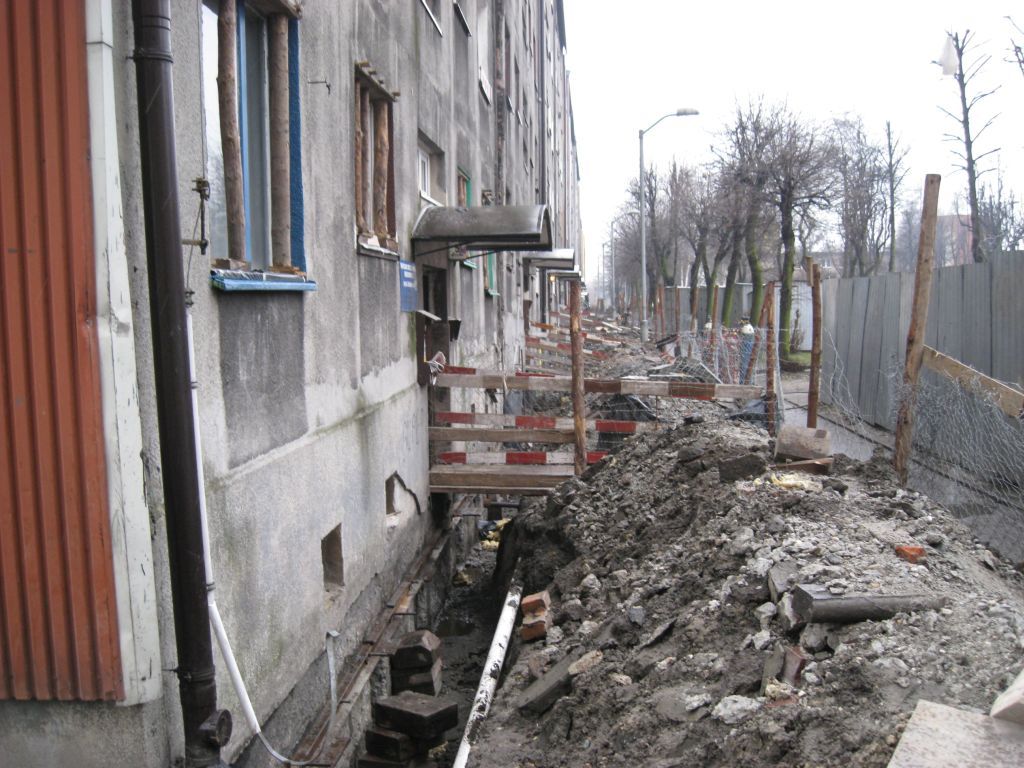

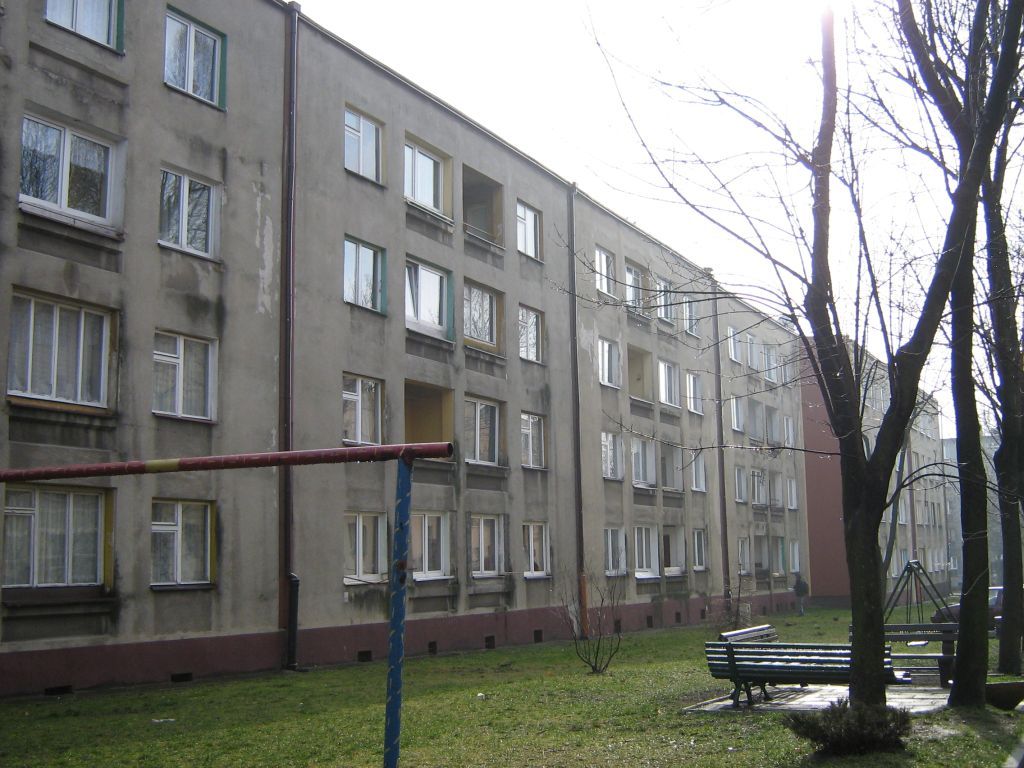

Budynki wielorodzinne w Rudzie Śląskiej

Opis realizacji:

Konstrukcja: tradycyjna murowana o układzie podłużnym

Wychylenie od pionu: ~40mm/m

Powierzchnia zabudowy jednego segmentu: 135m2

Kubatura segmentu: 2000m3

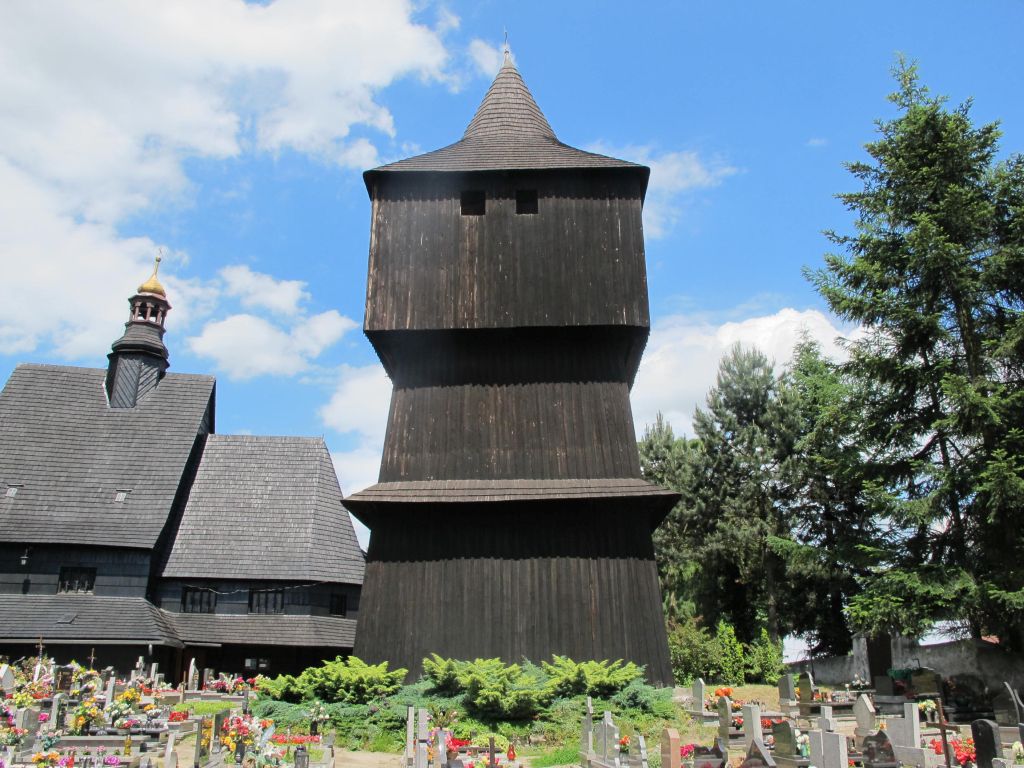

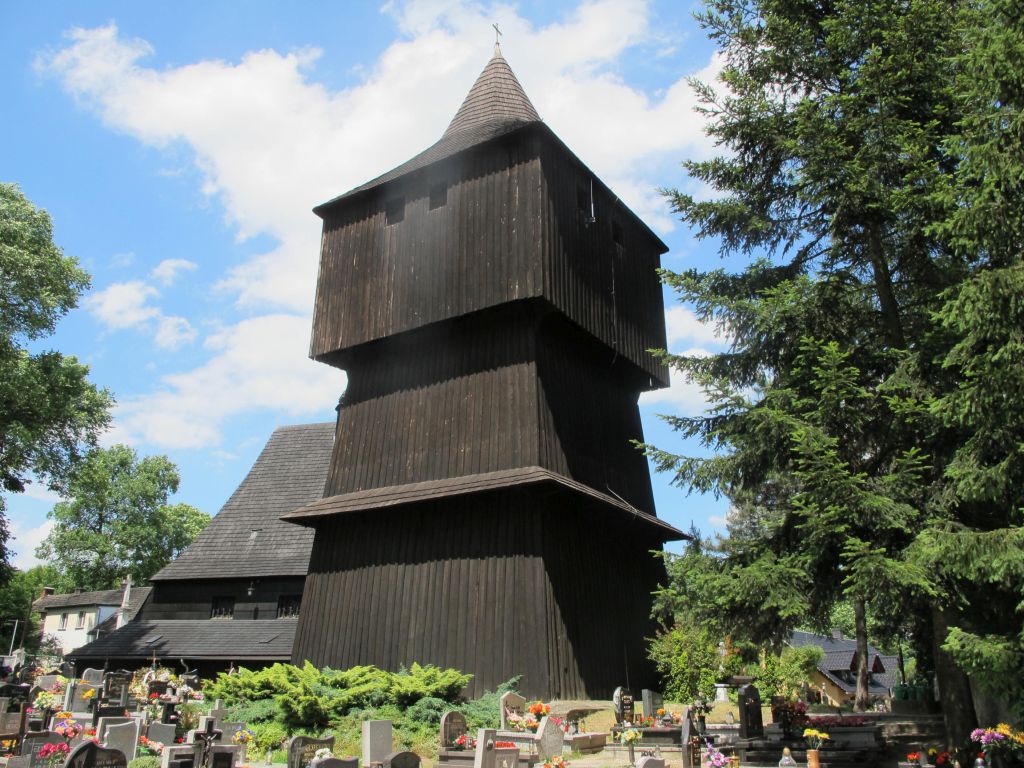

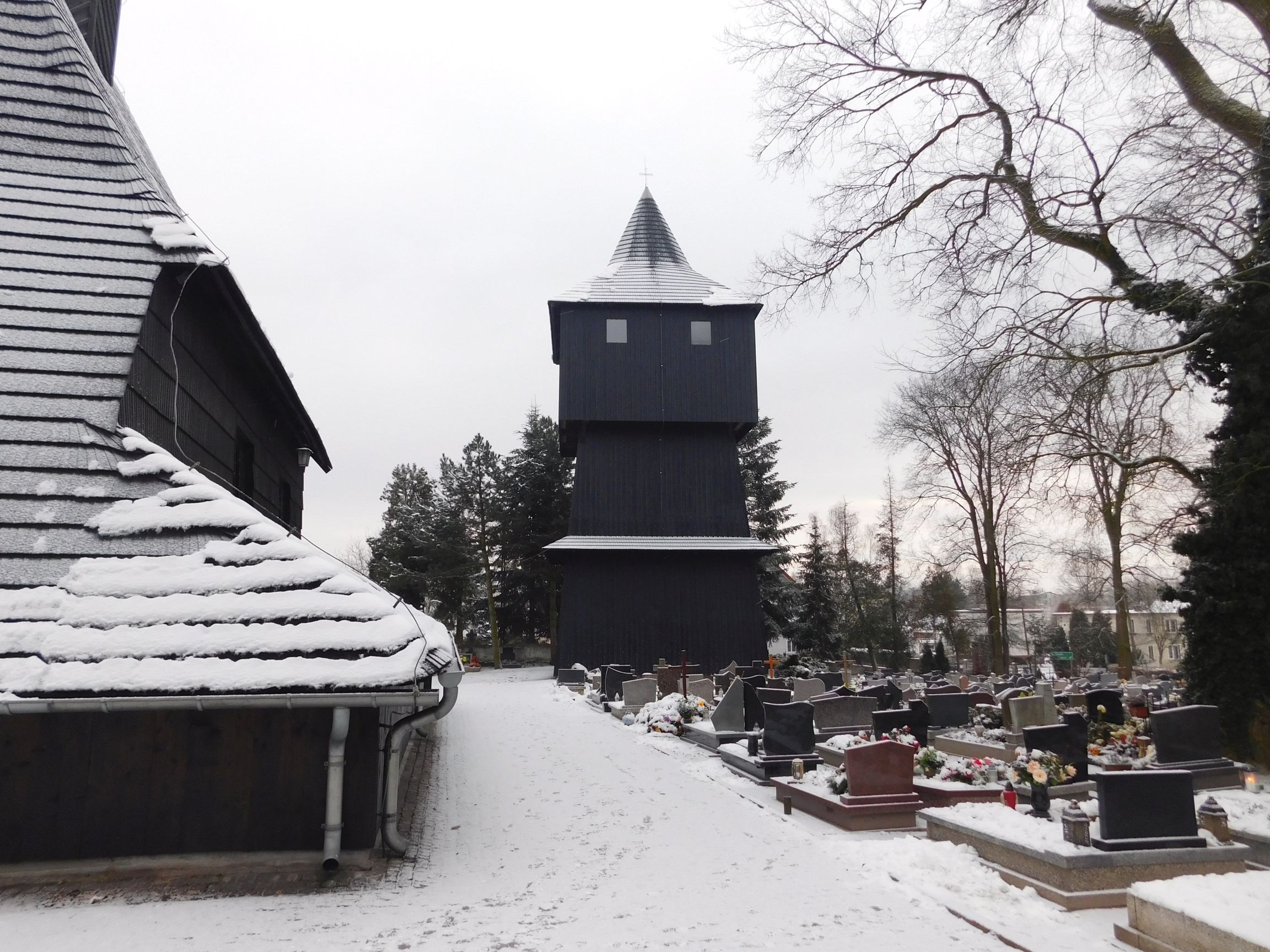

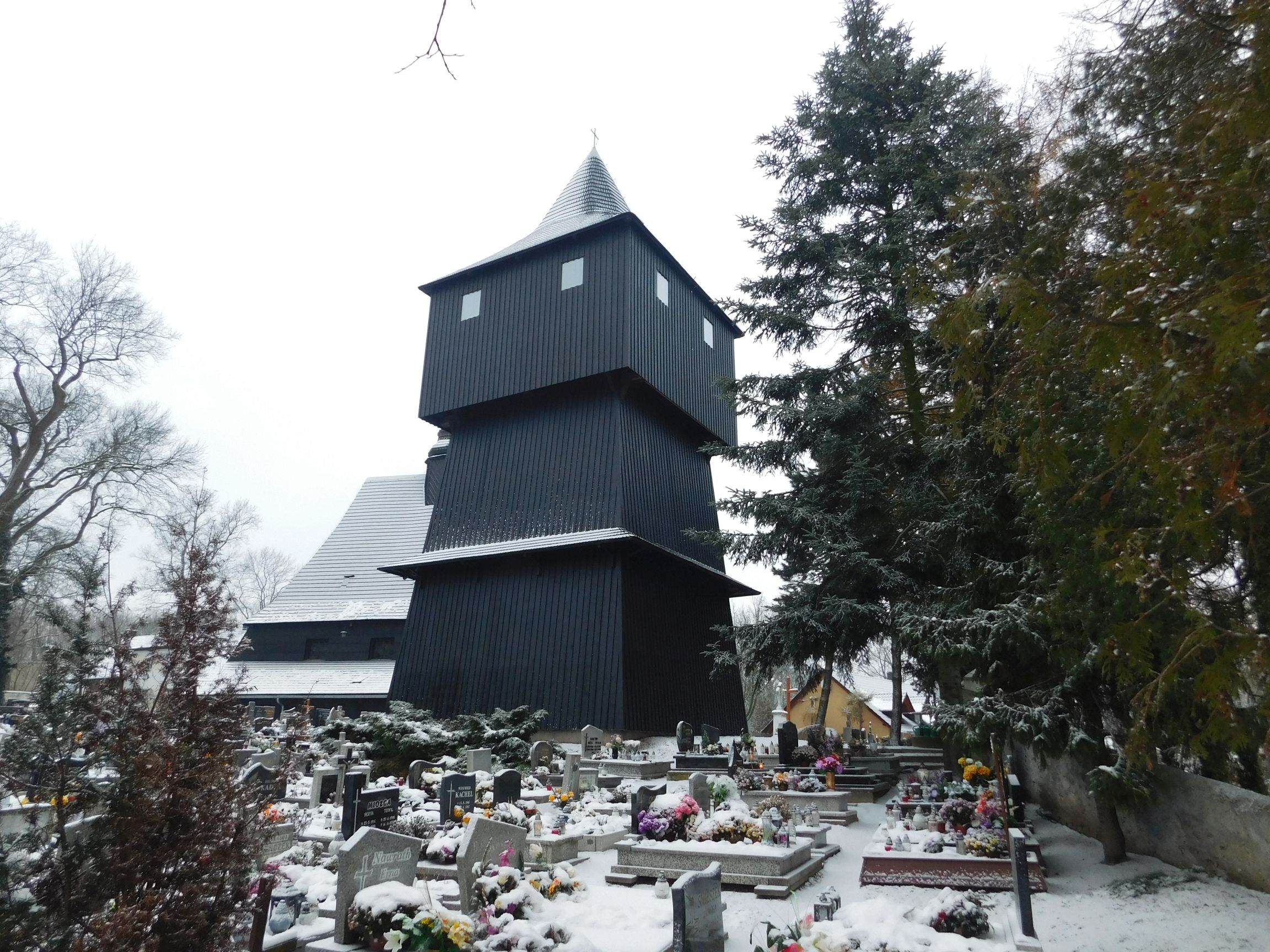

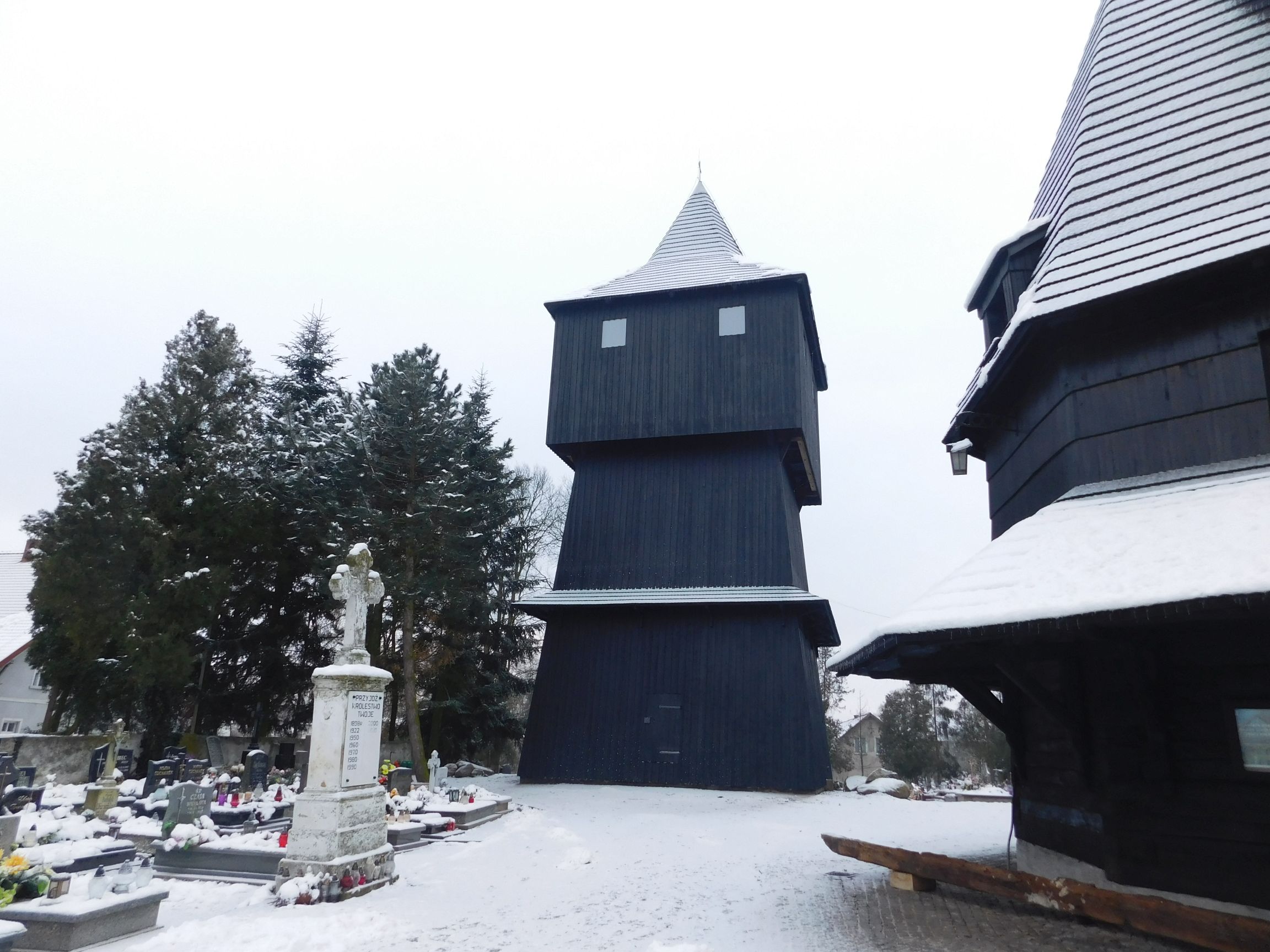

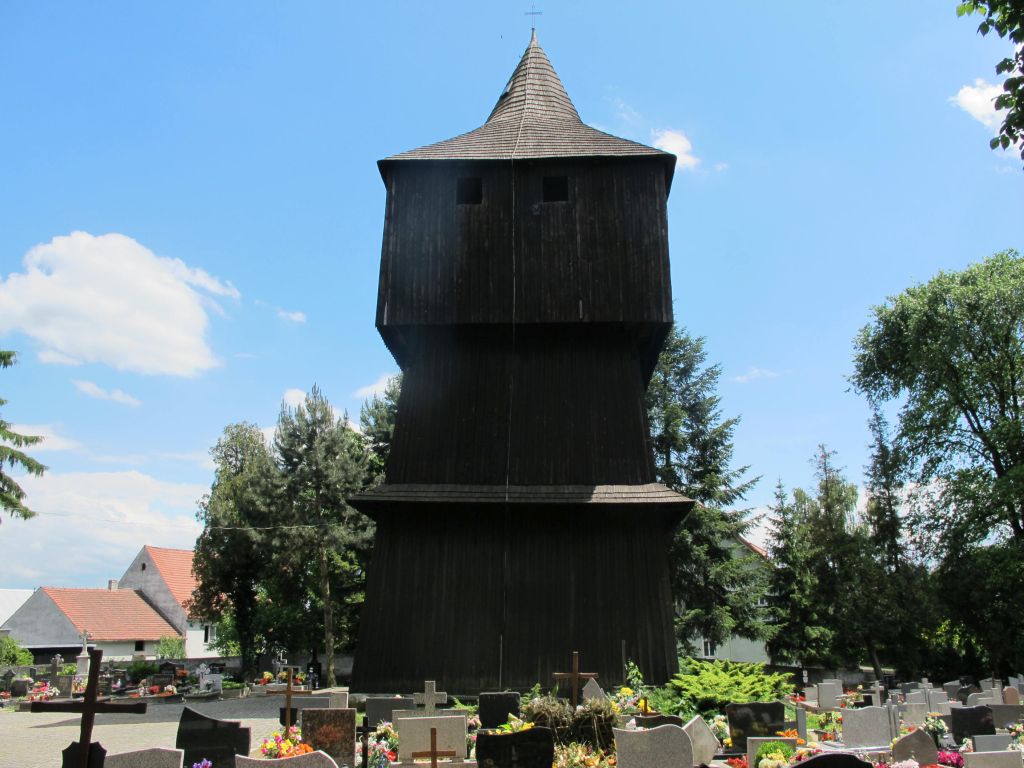

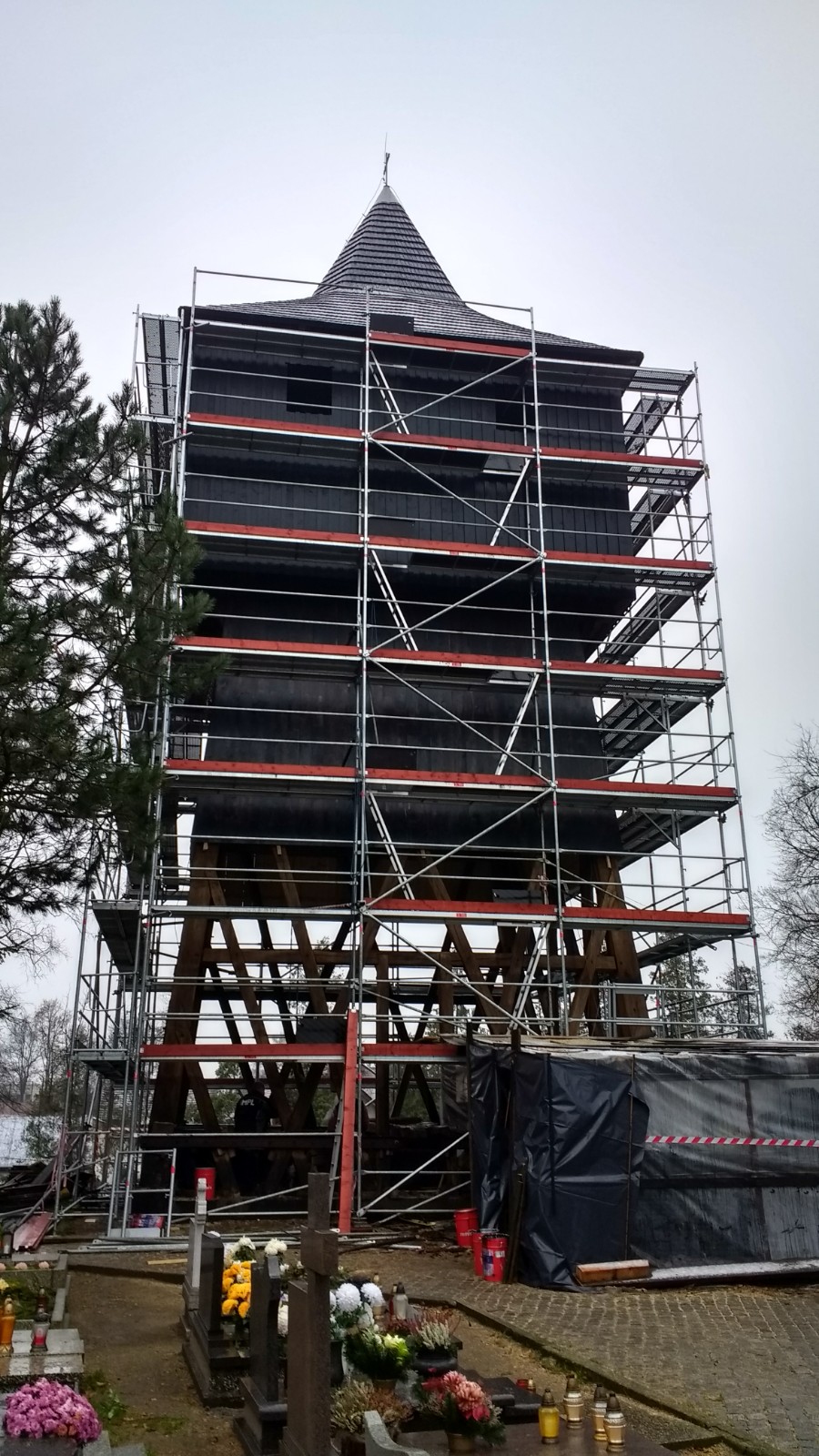

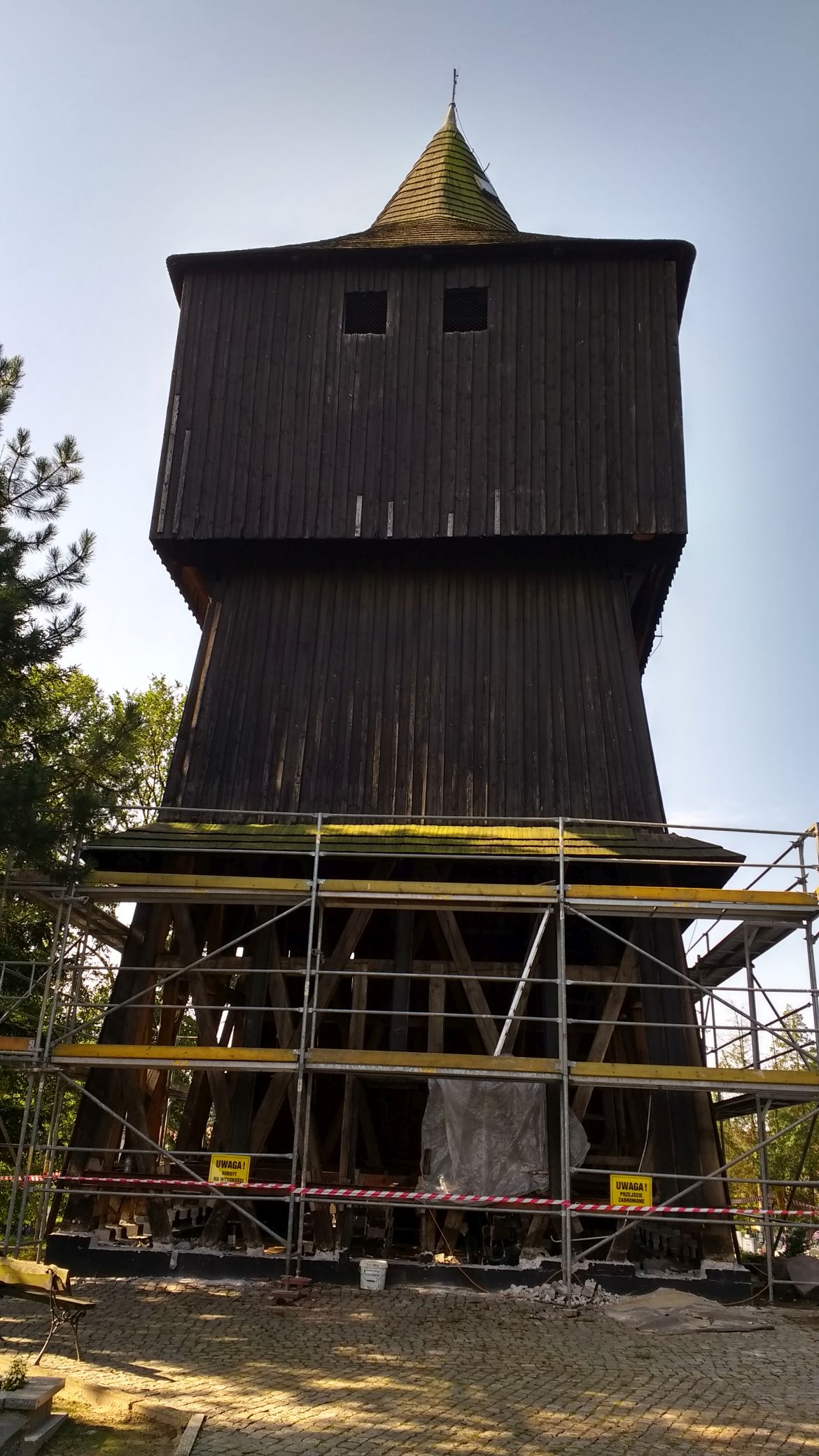

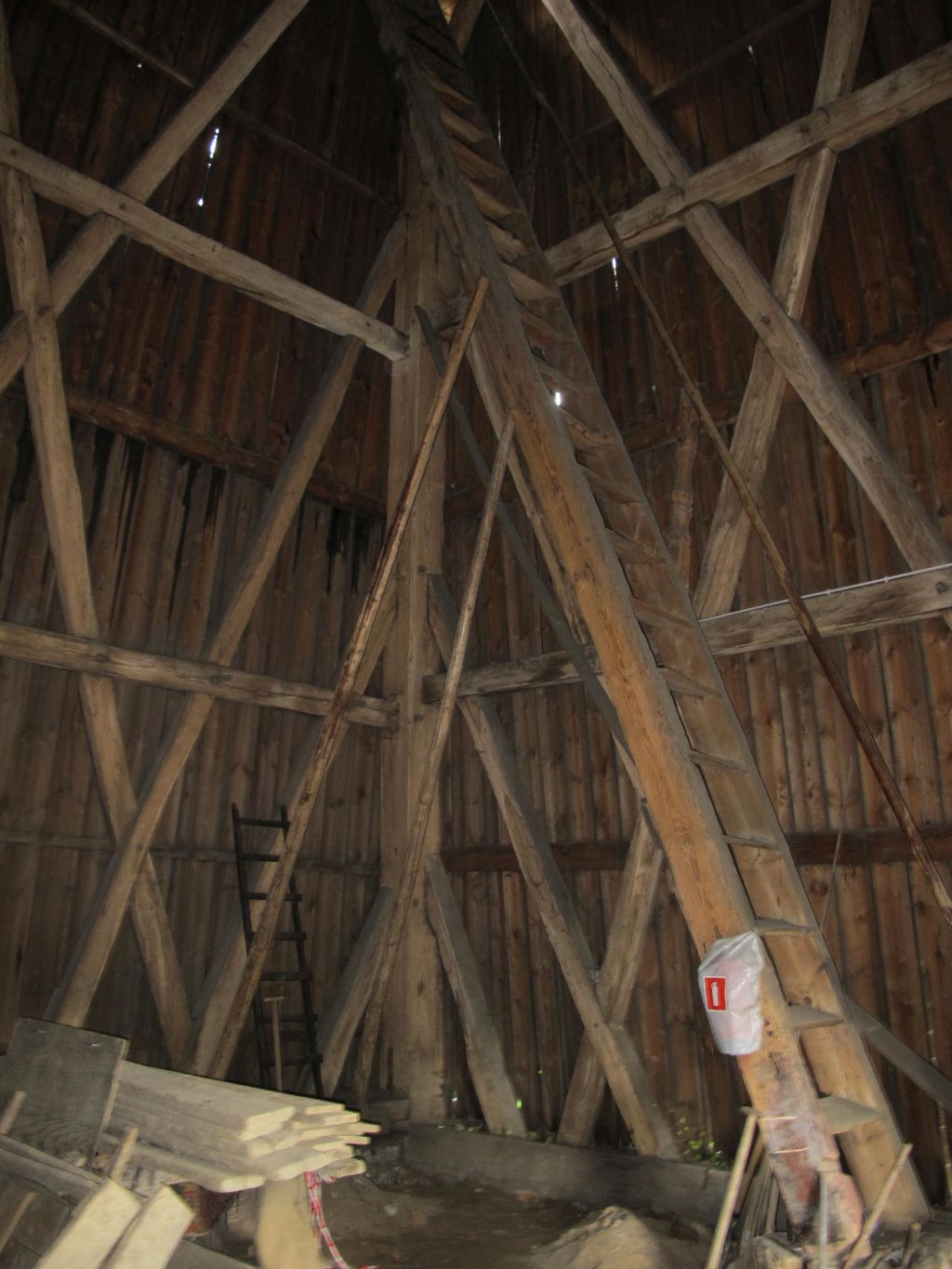

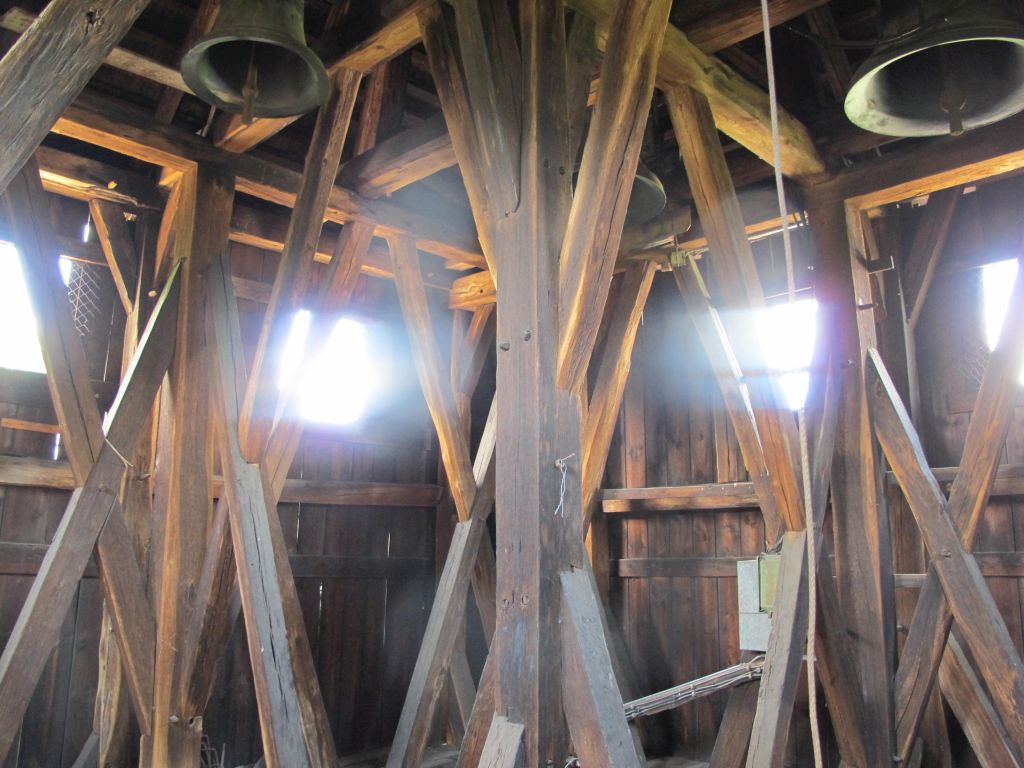

Zabytkowa dzwonnica drewniana

Opis realizacji:

Z uwagi na posadowienie na warstwie gruntów nienośnych dzwonnica przechyliła się nadmiernie, grożąc katastrofą budowlaną,

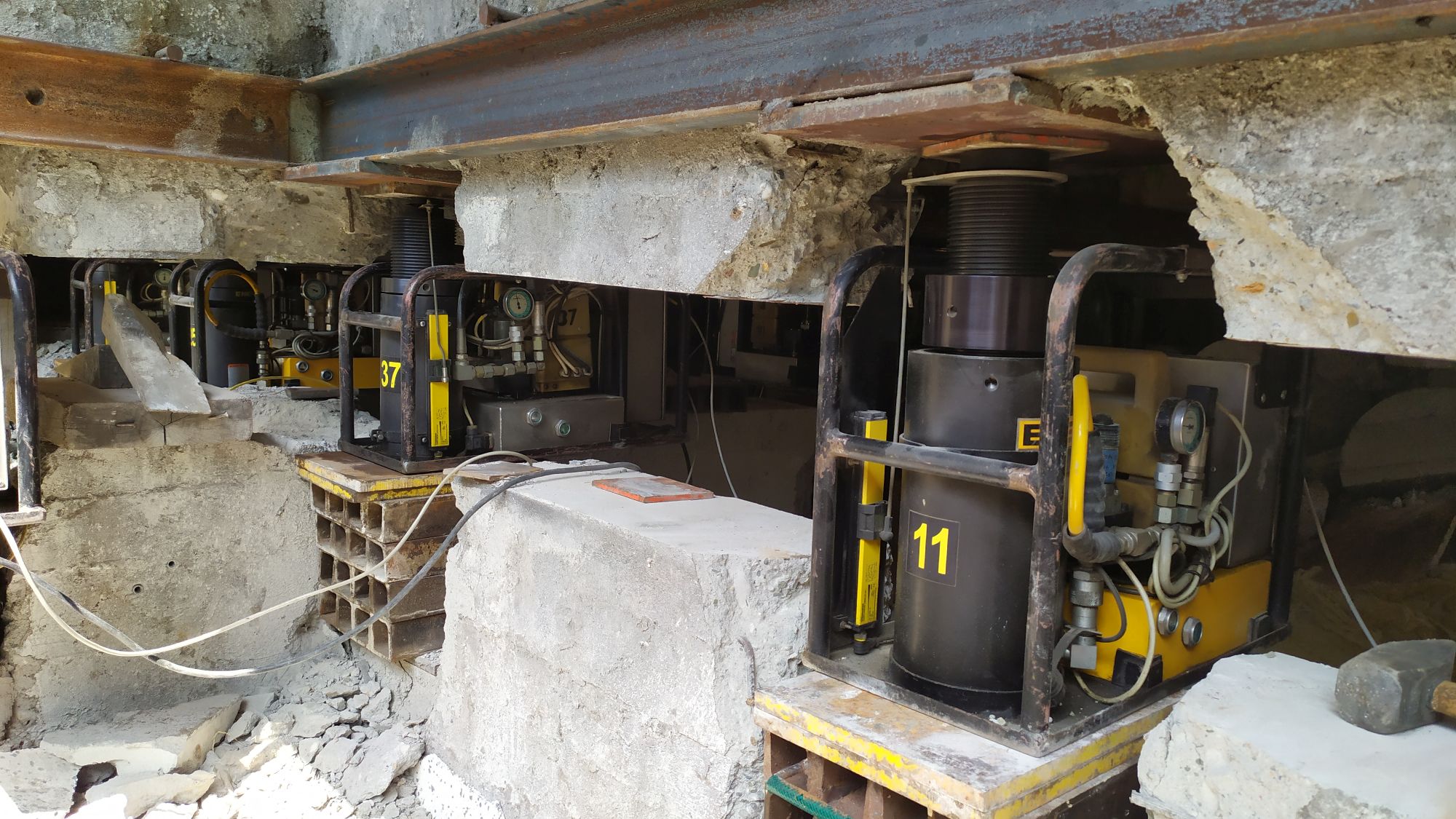

Przed przystąpieniem do rektyfikacji niezbędne było uprzednie ustabilizowanie podłoża oraz wzmocnienie drewnianych belek podwalinowych. W tym celu zastosowano technologię palowania metodą jet-grouting, której efektem było uzyskanie ośmiu kolumn, służących następnie jako fundamenty dla siłowników hydraulicznych podczas prostowania. Po zakończeniu rektyfikacji belki podwalinowe zostały związane z nową ławą żelbetową, opartą bezpośrednio na wykonanych palach.

Wychylenie od pionu: ~52 mm/m

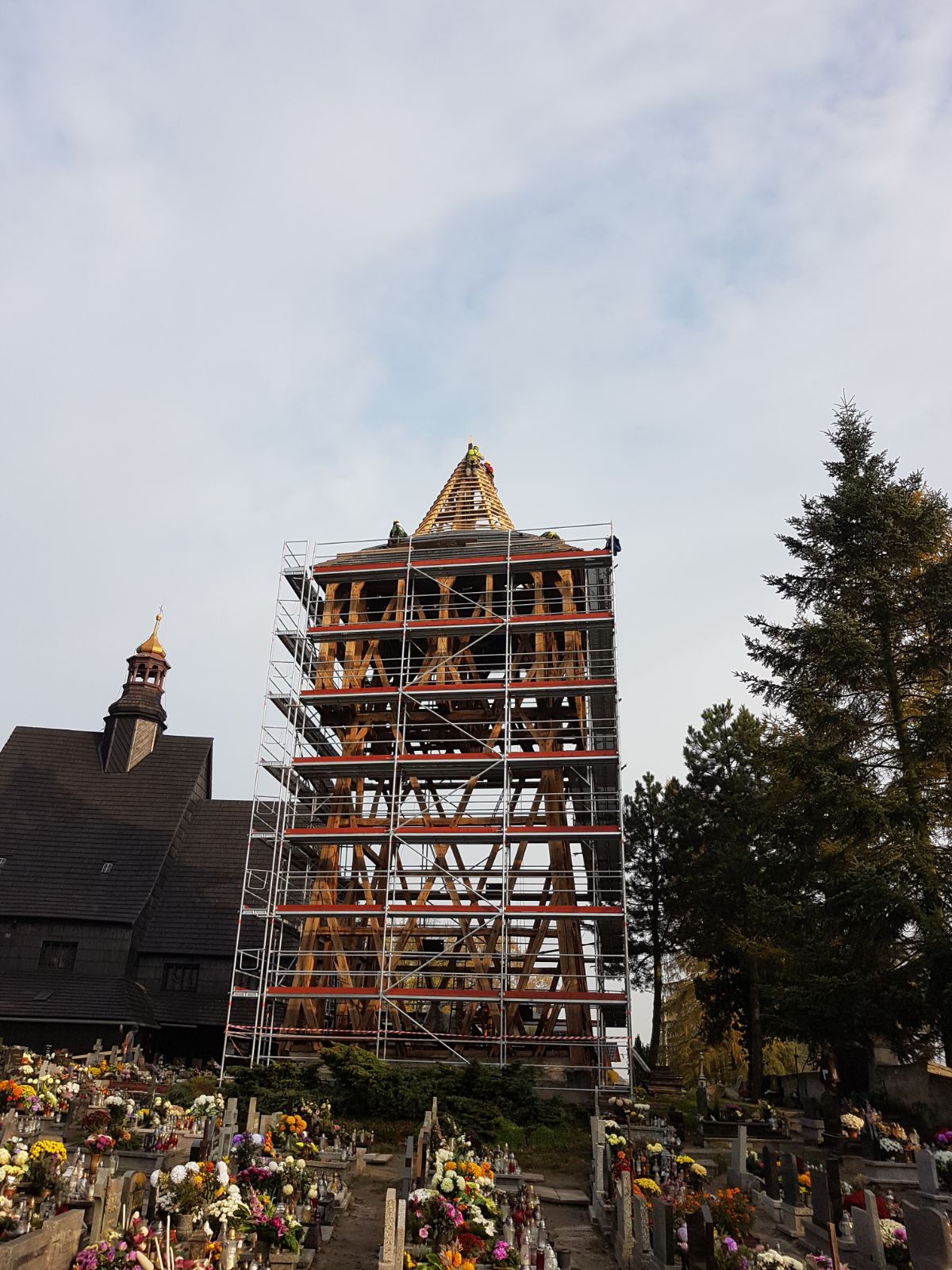

Po wyprostowaniu konstrukcji dzwonnicy wykonano jej renowację.

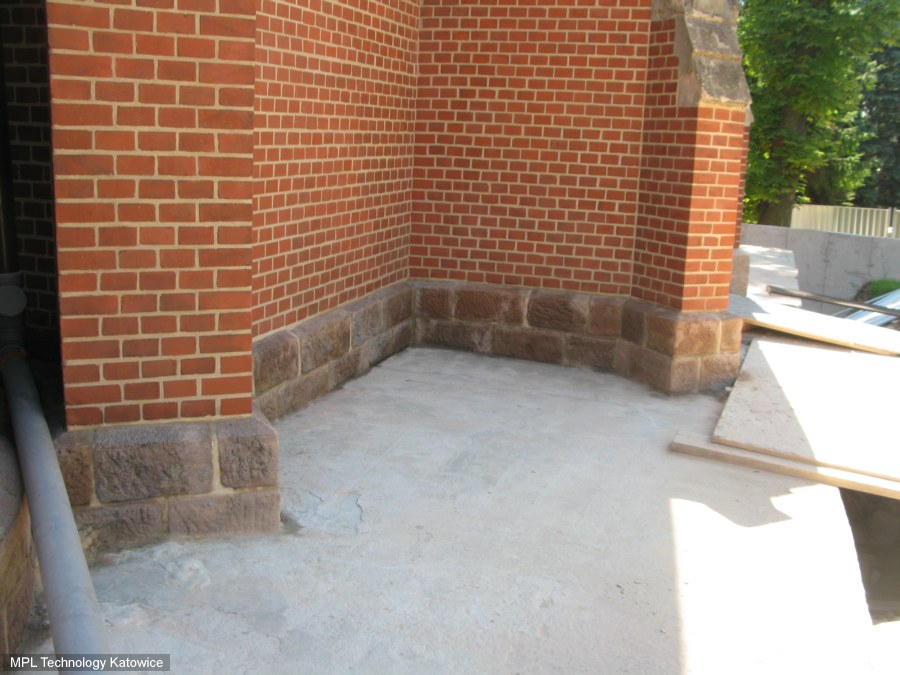

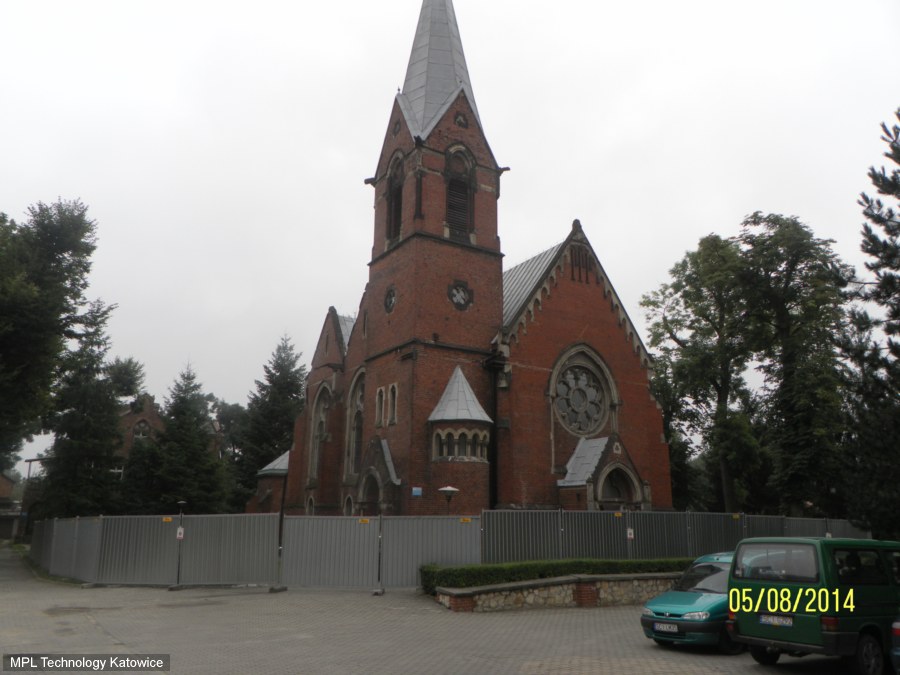

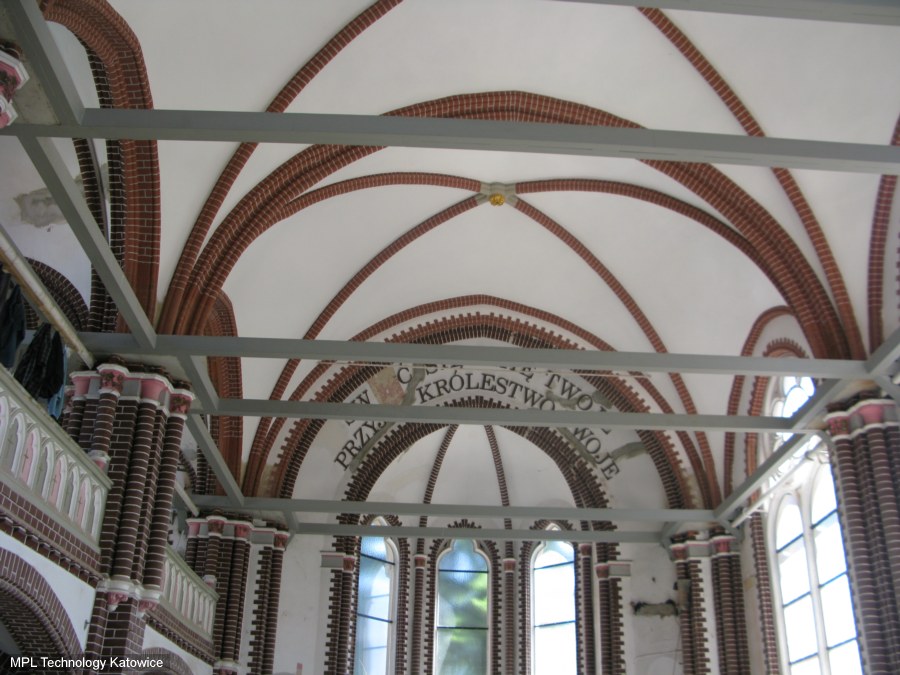

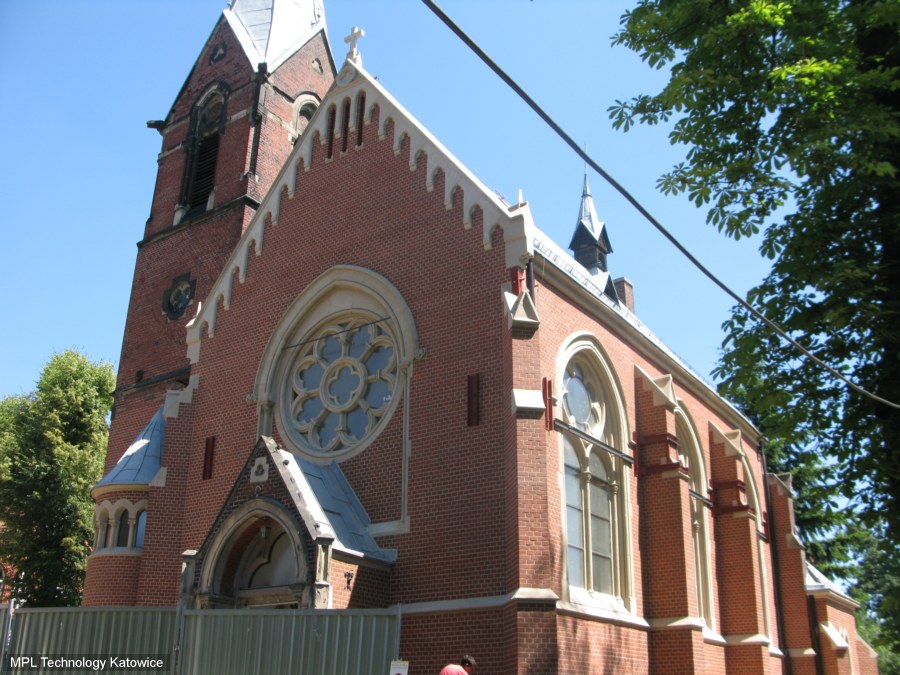

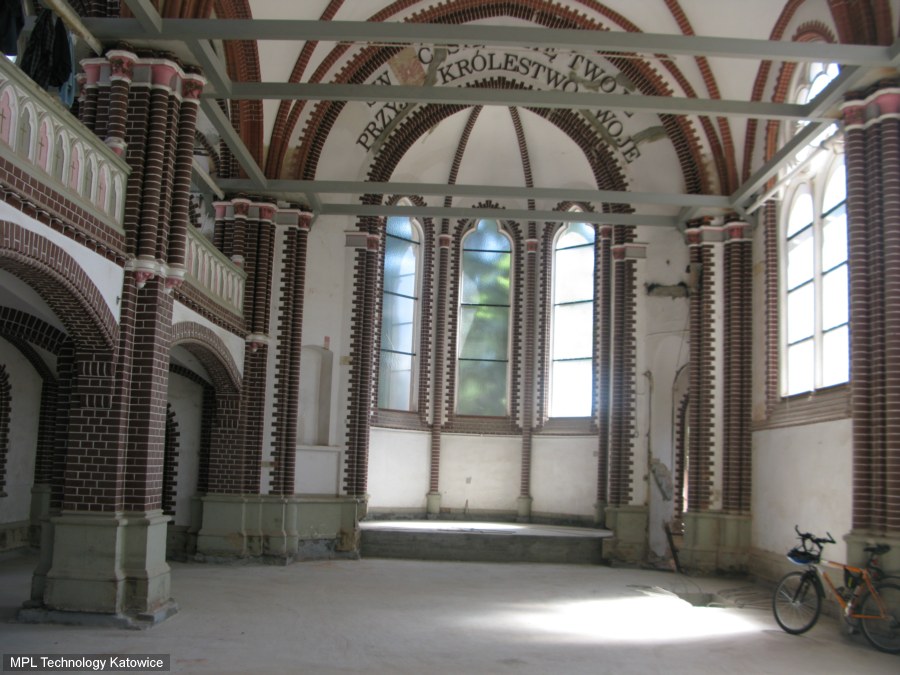

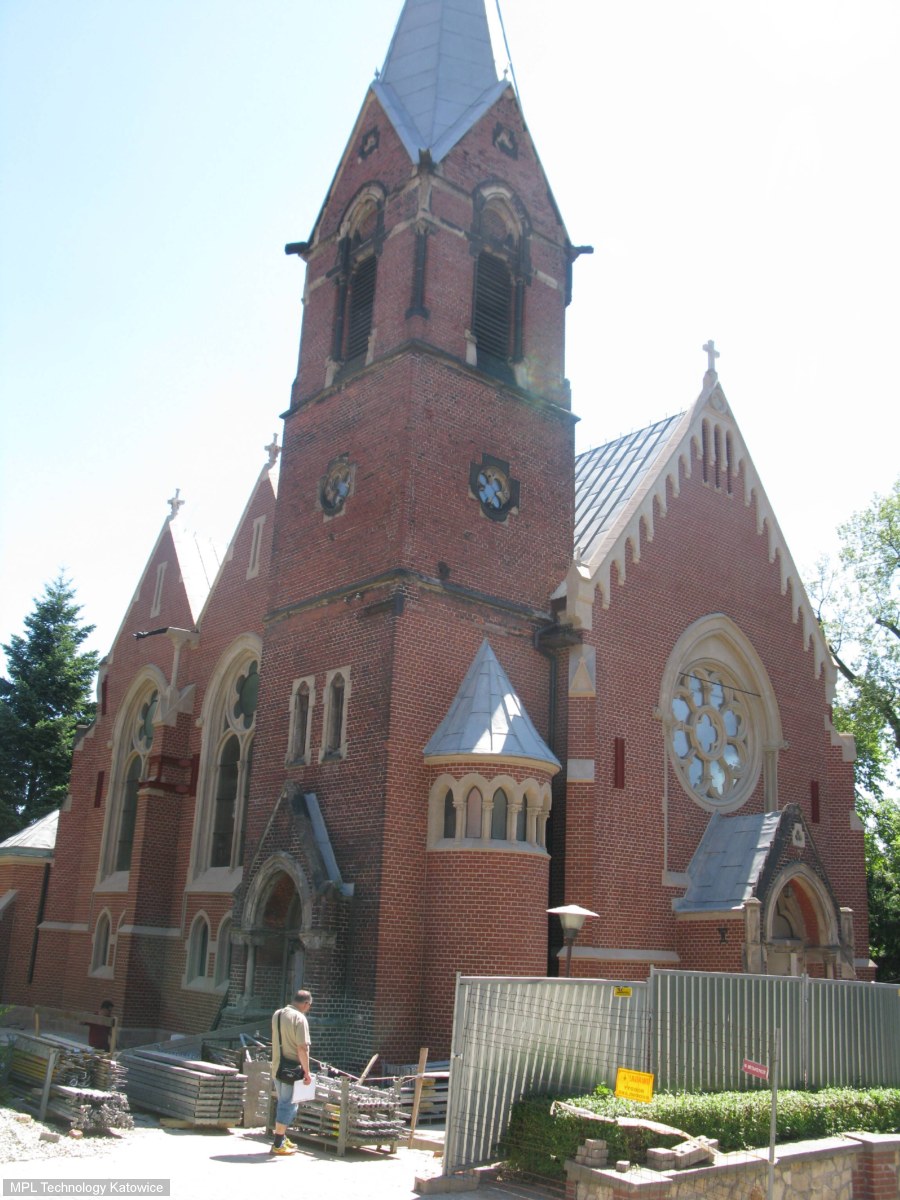

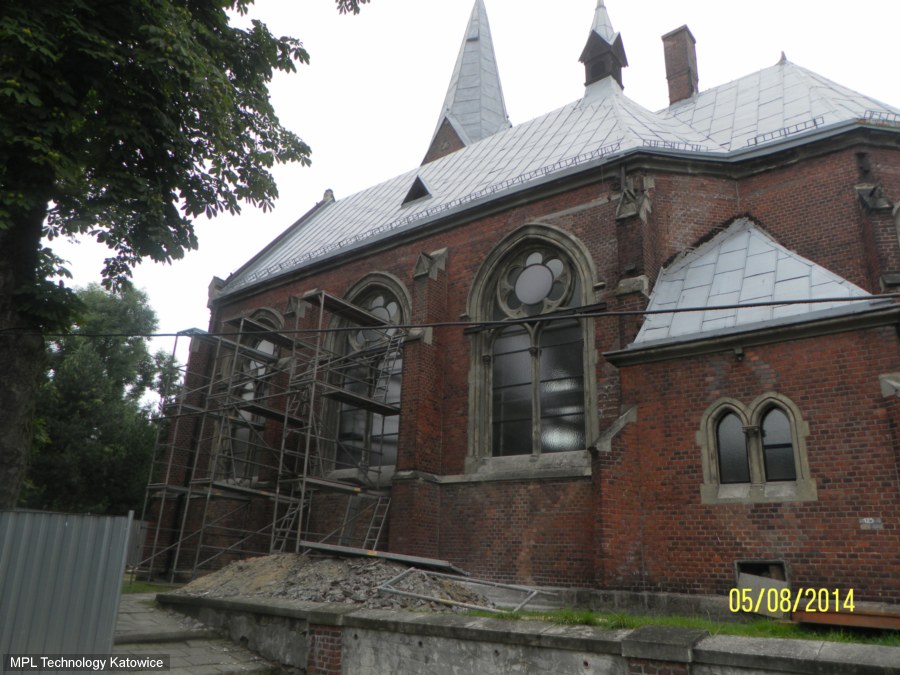

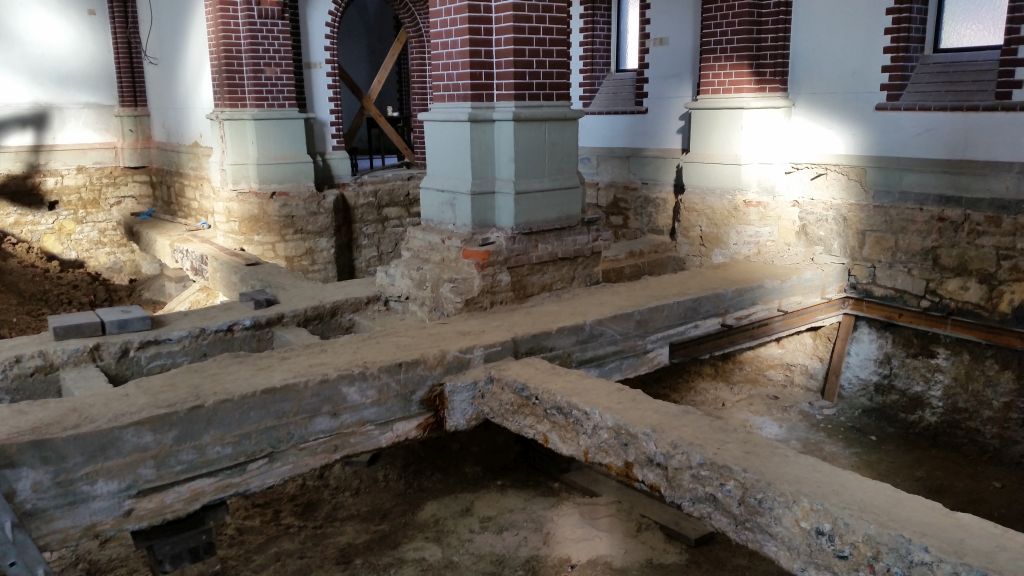

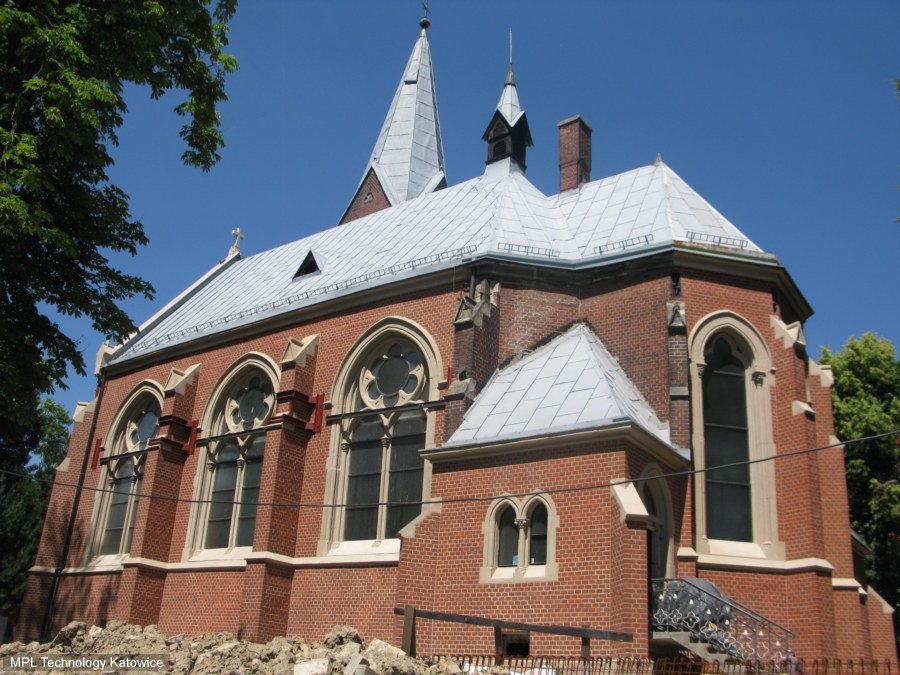

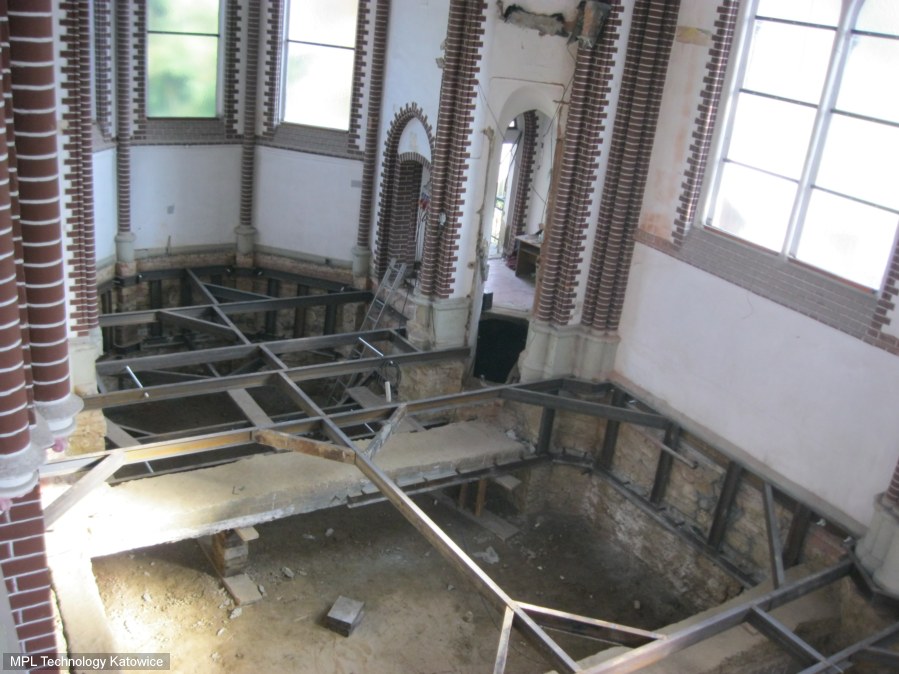

Kościół w Bytomiu

Opis realizacji:

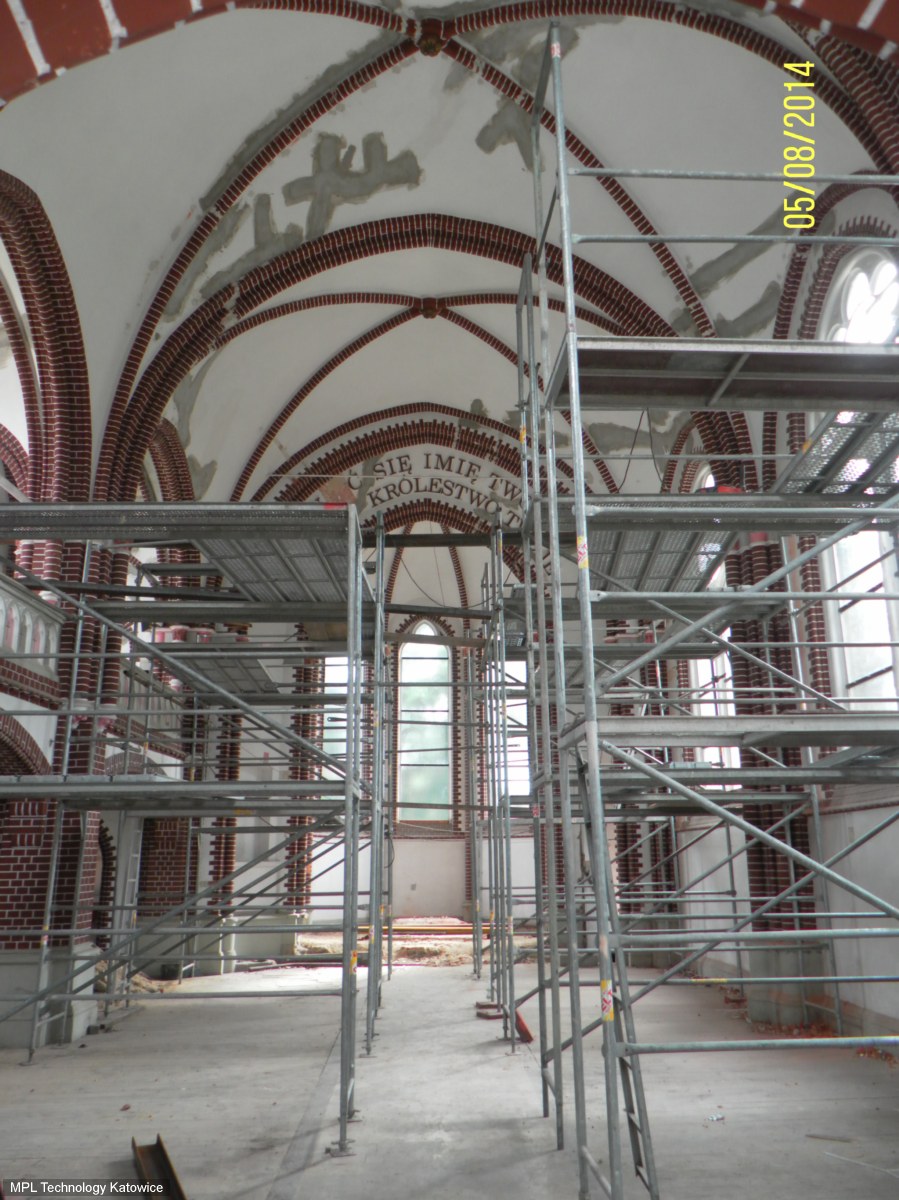

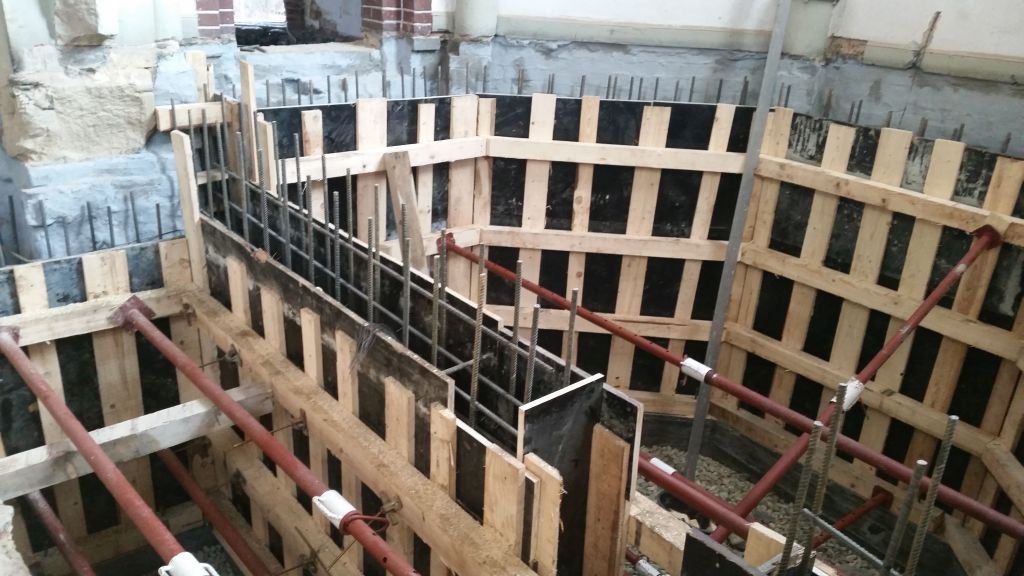

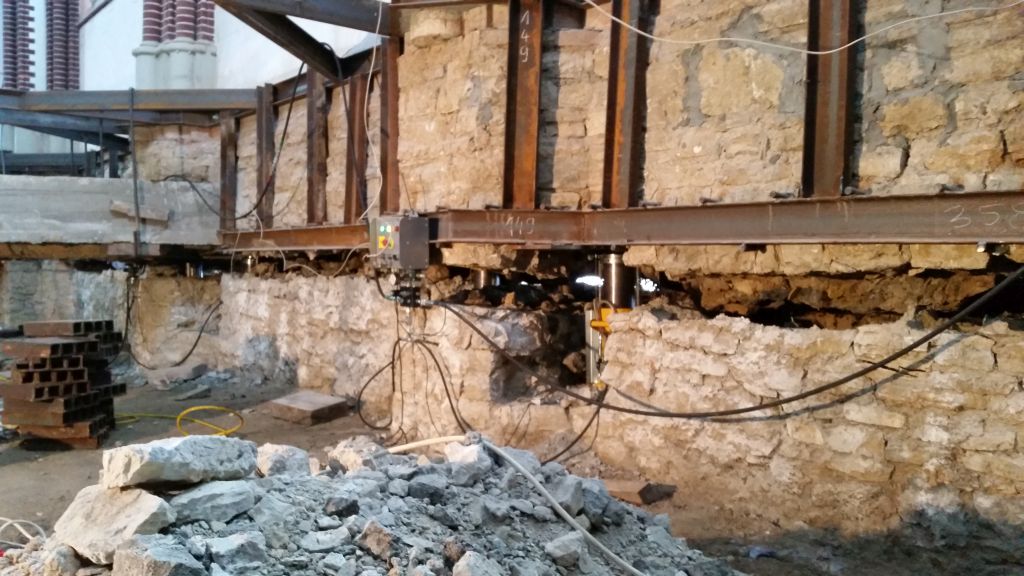

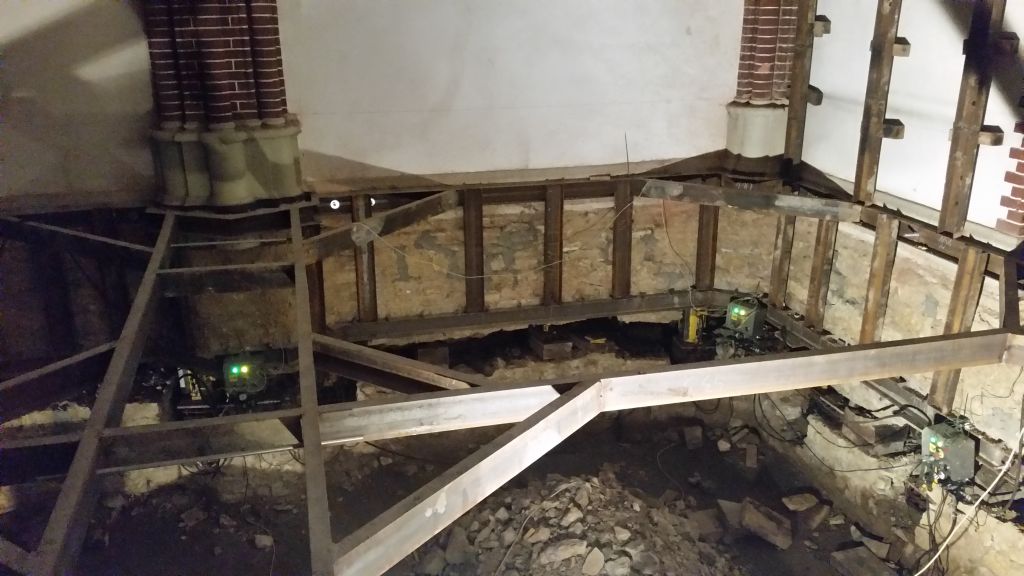

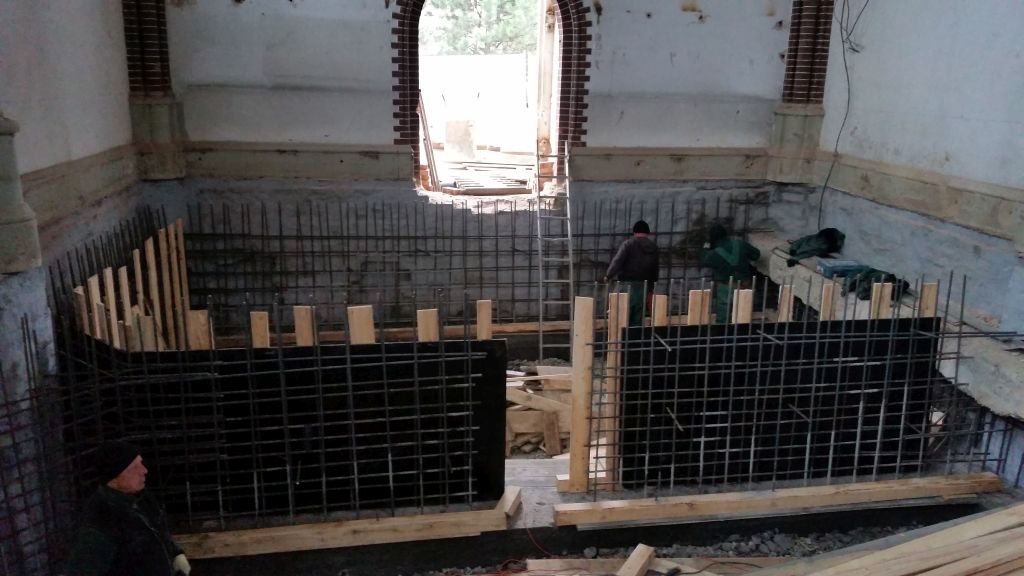

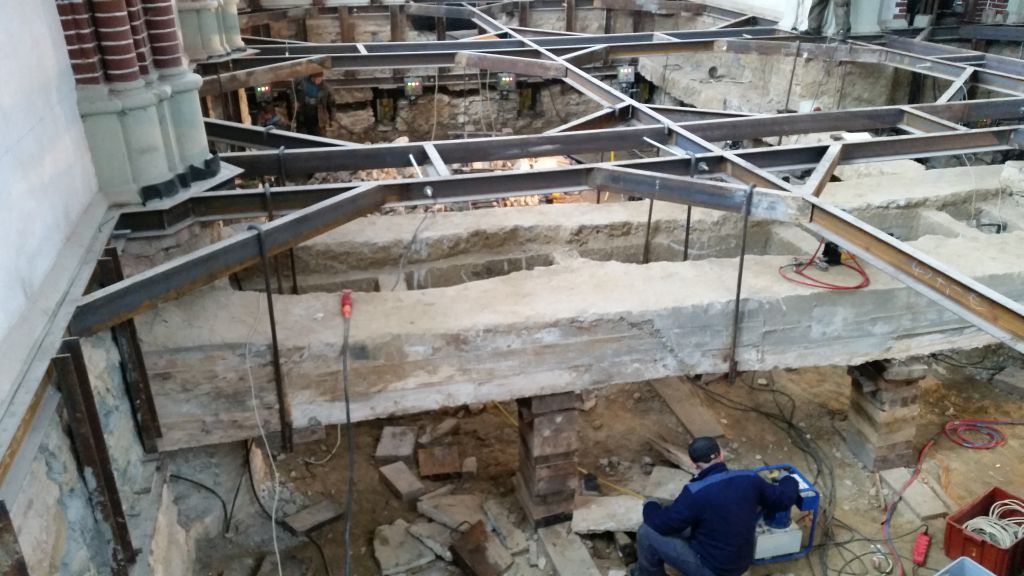

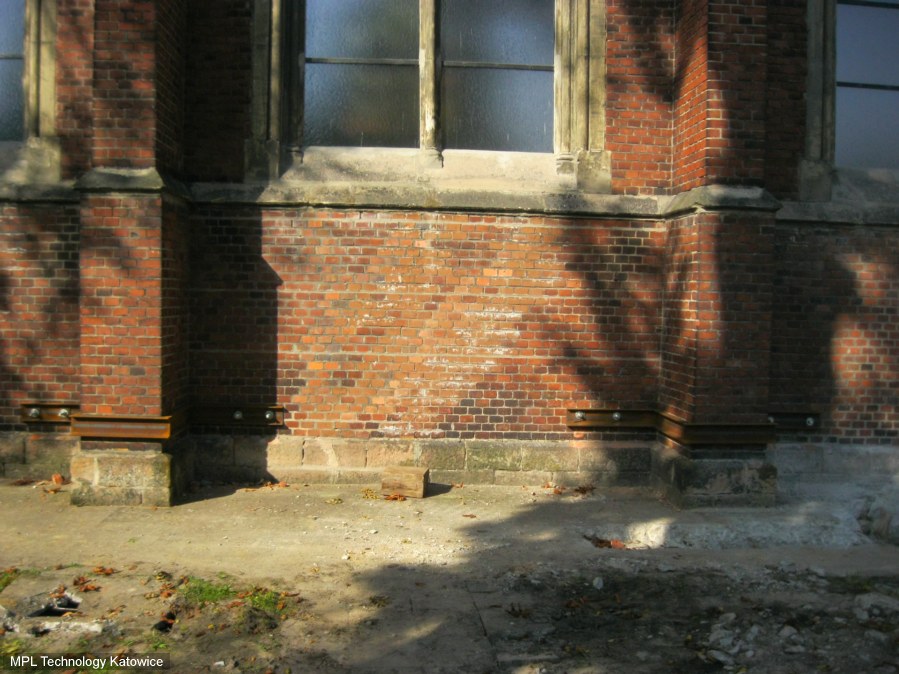

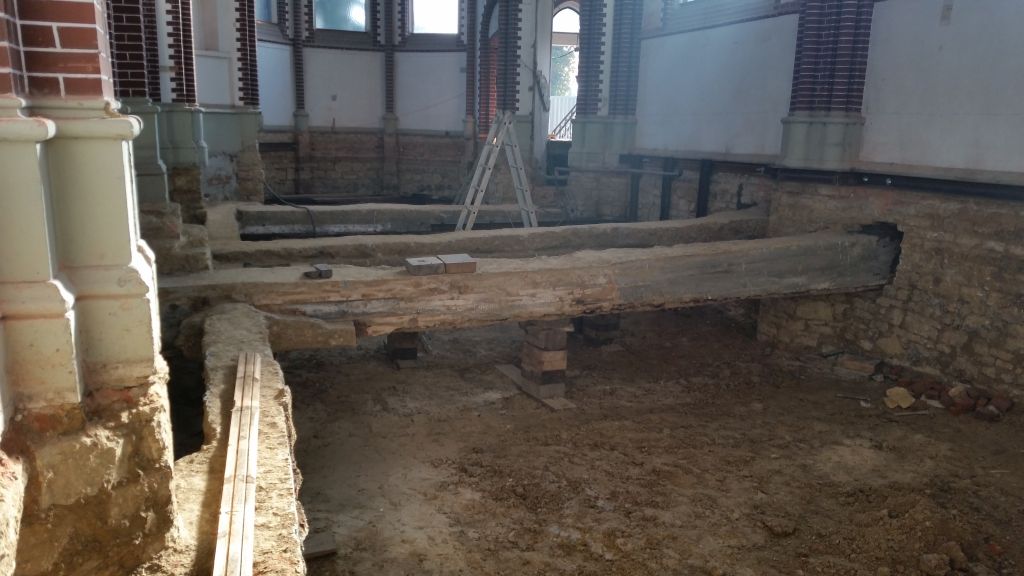

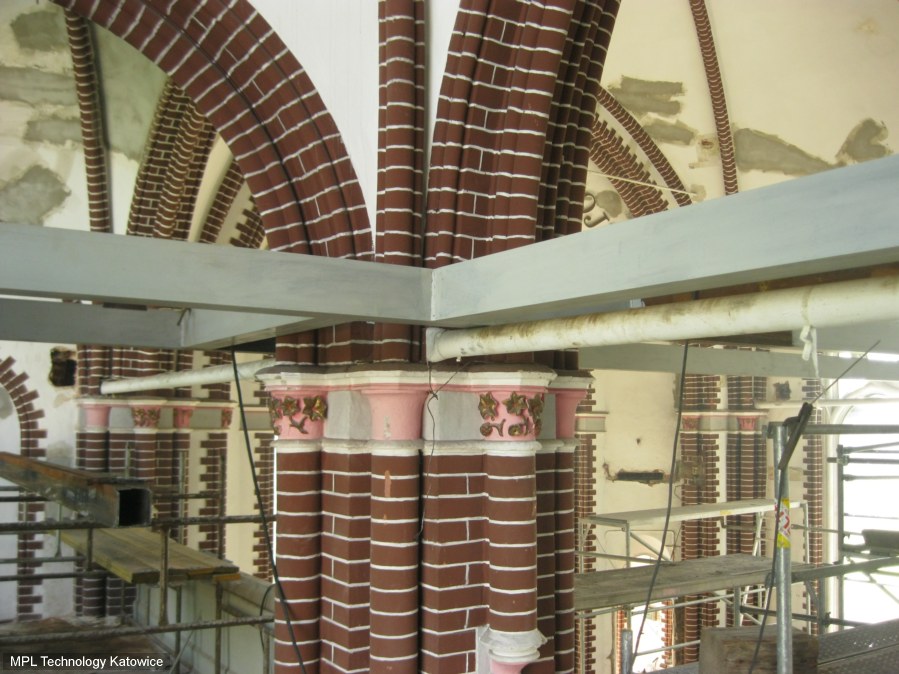

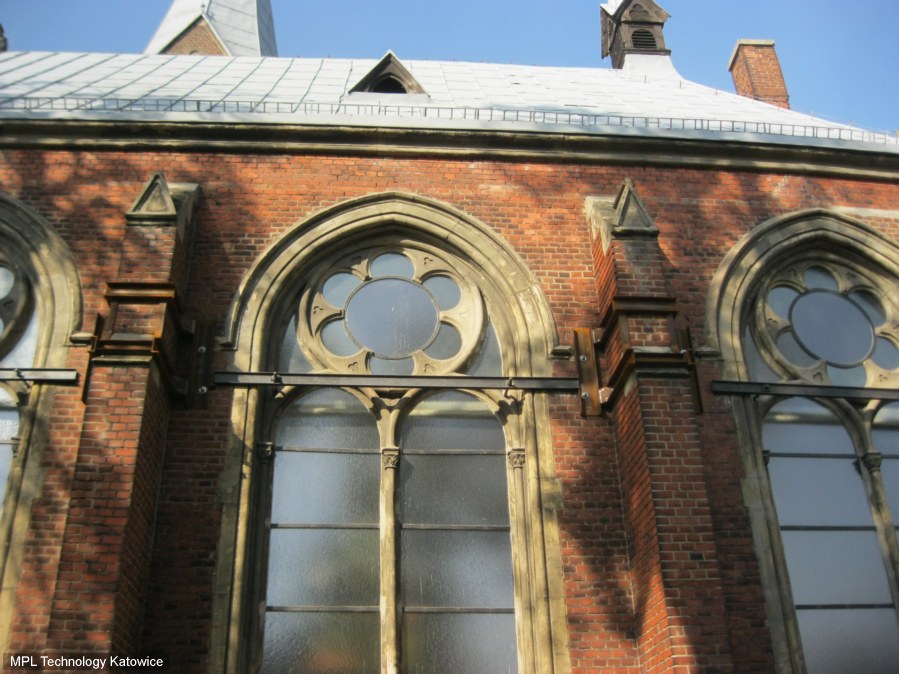

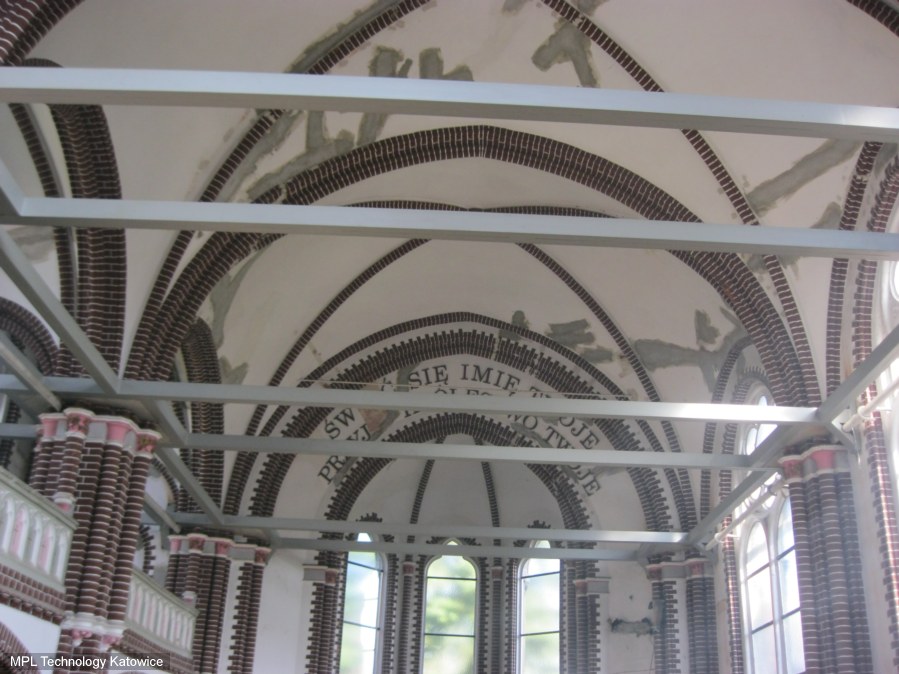

Proces rektyfikacji odbył się po uprzednim zabezpieczeniu konstrukcji poprzez wykonanie stalowego wieńca, a także wzmocnienia ceglanych sklepień materiałami z włókien węglowych. Z uwagi na prowadzenie prac w poziomie murów fundamentowych i braku podpiwniczenia, konieczne było wykonanie wykopu zarówno z zewnątrz, jak i wewnątrz budynku kościoła. Po wyprostowaniu obiektu, mury przyziemia zostały dodatkowo wzmocnione żelbetowymi poszerzeniami. Po zakończeniu robót rektyfikacyjnych przystąpiono do prac remontowych i konserwatorskich.

Wychylenie od pionu: 30mm/m

Powierzchnia zabudowy: 295m2

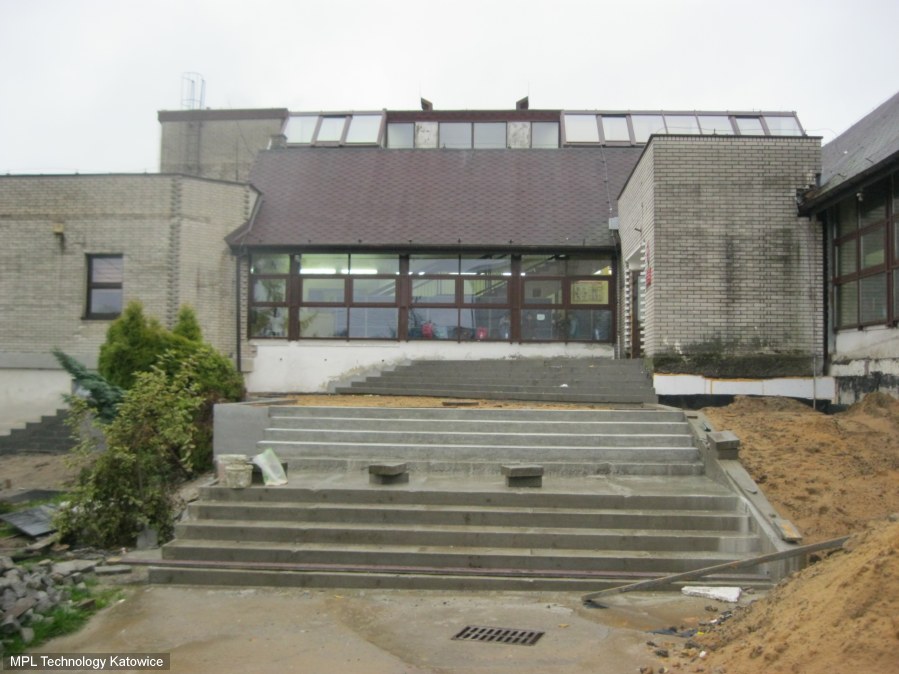

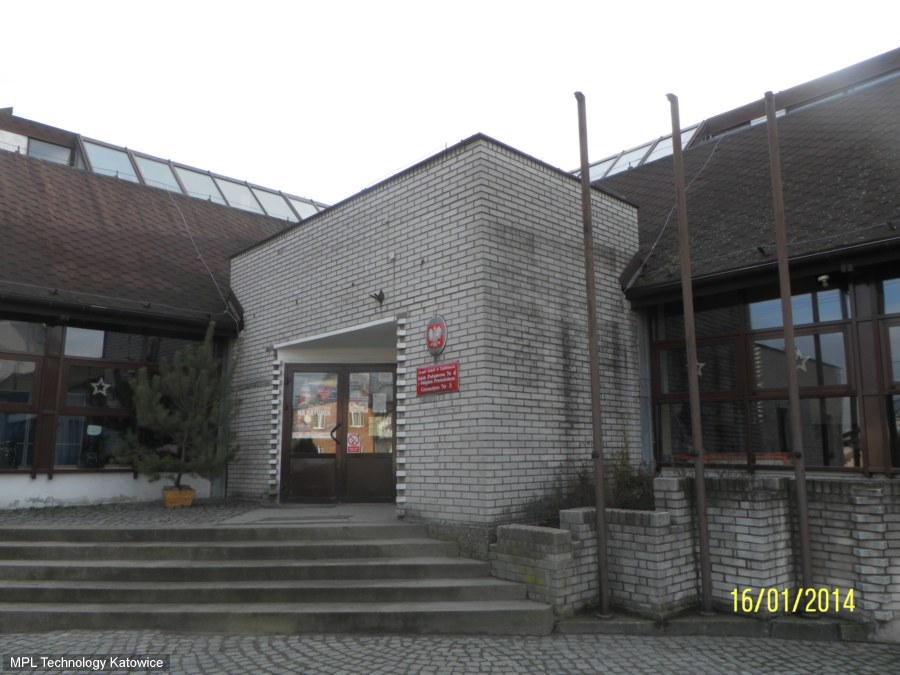

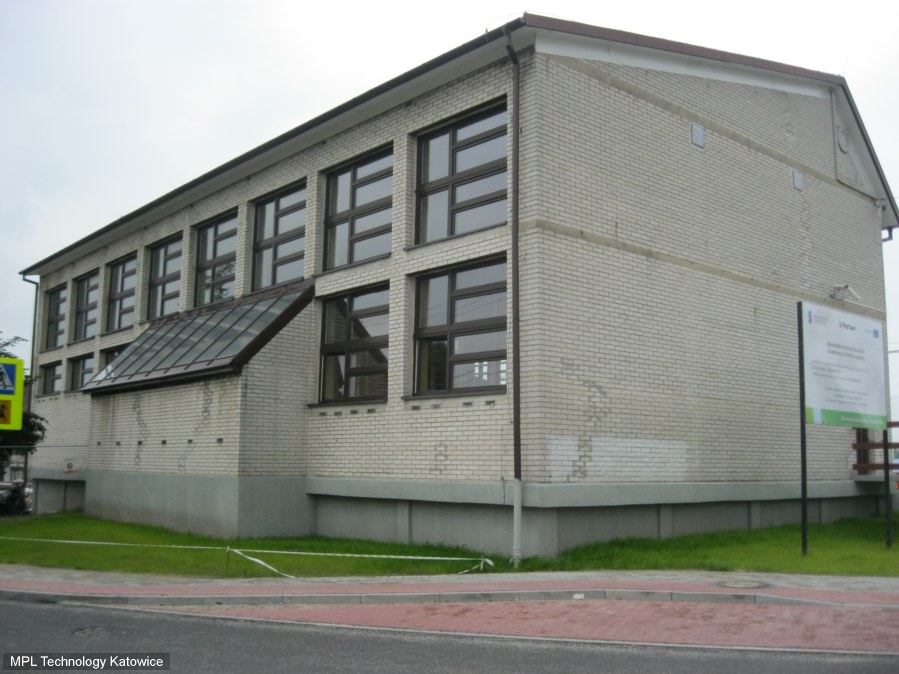

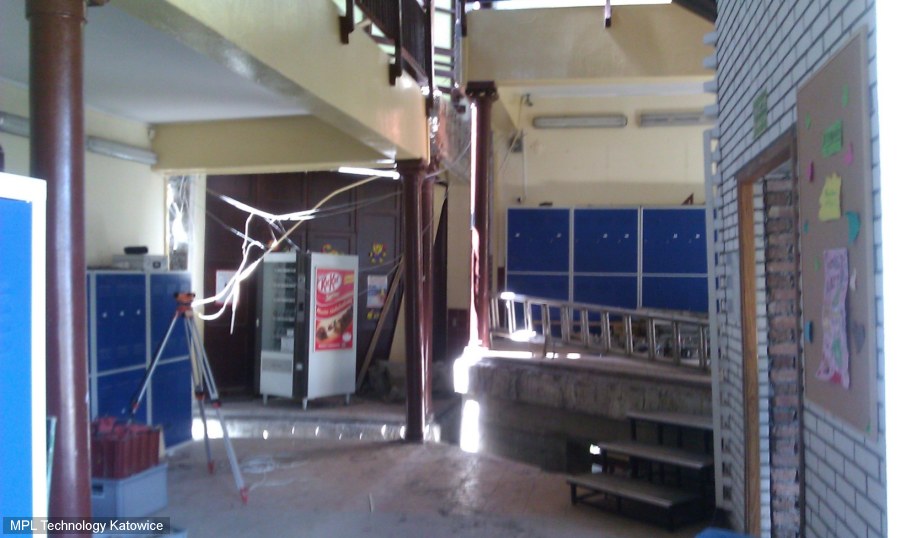

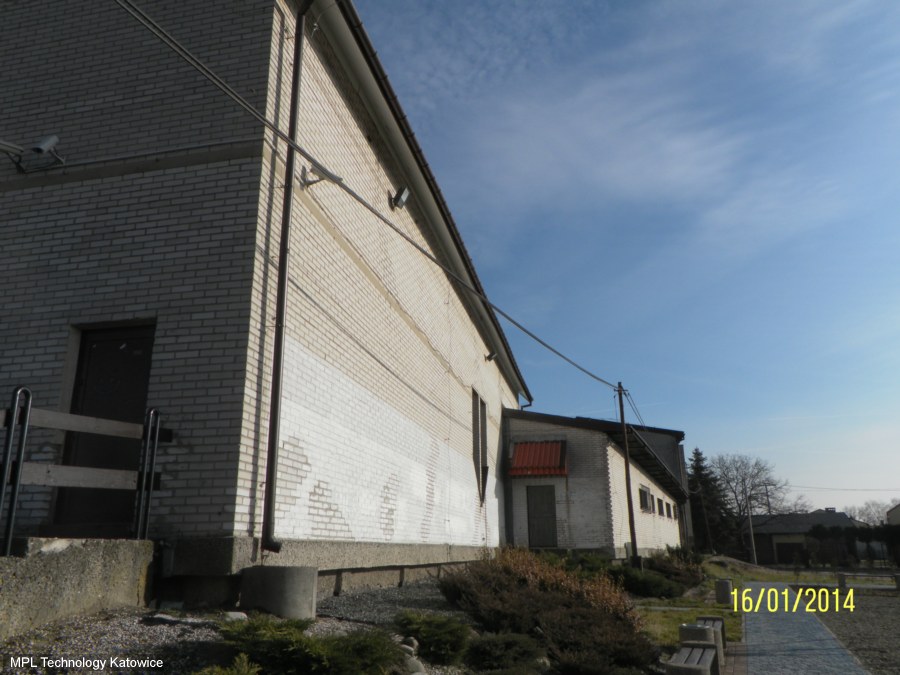

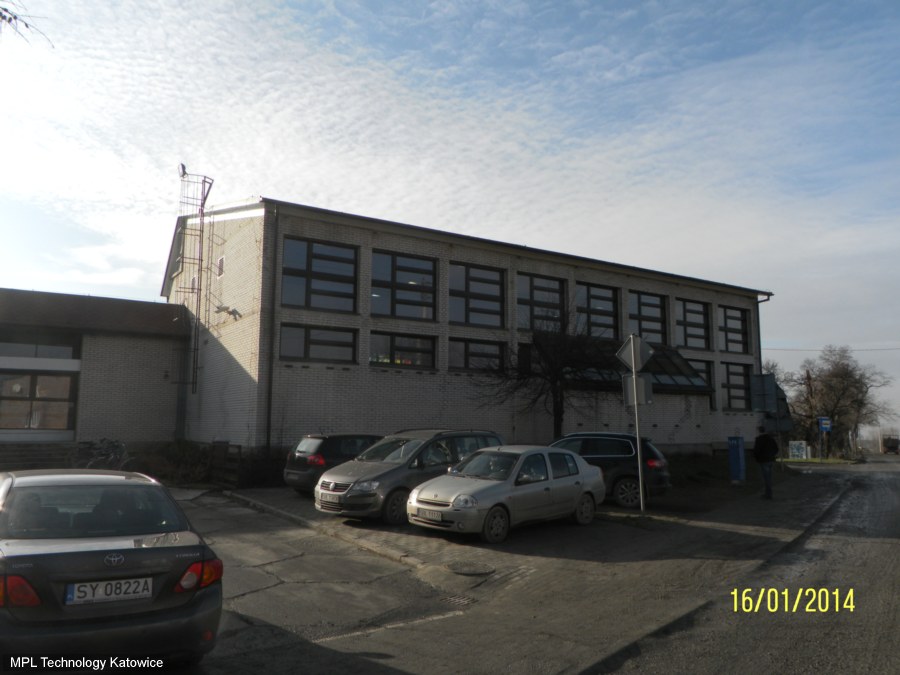

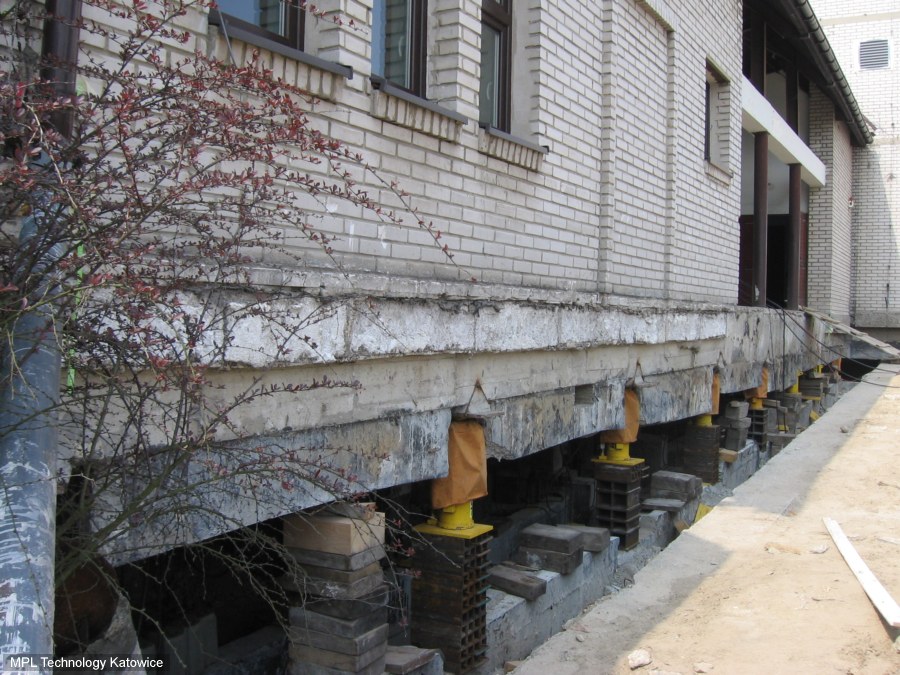

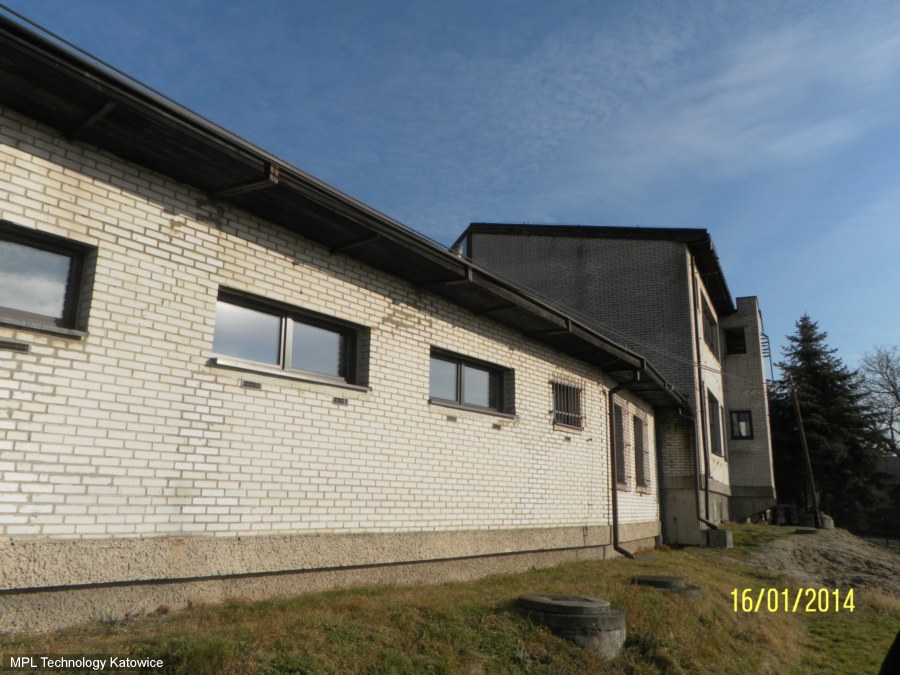

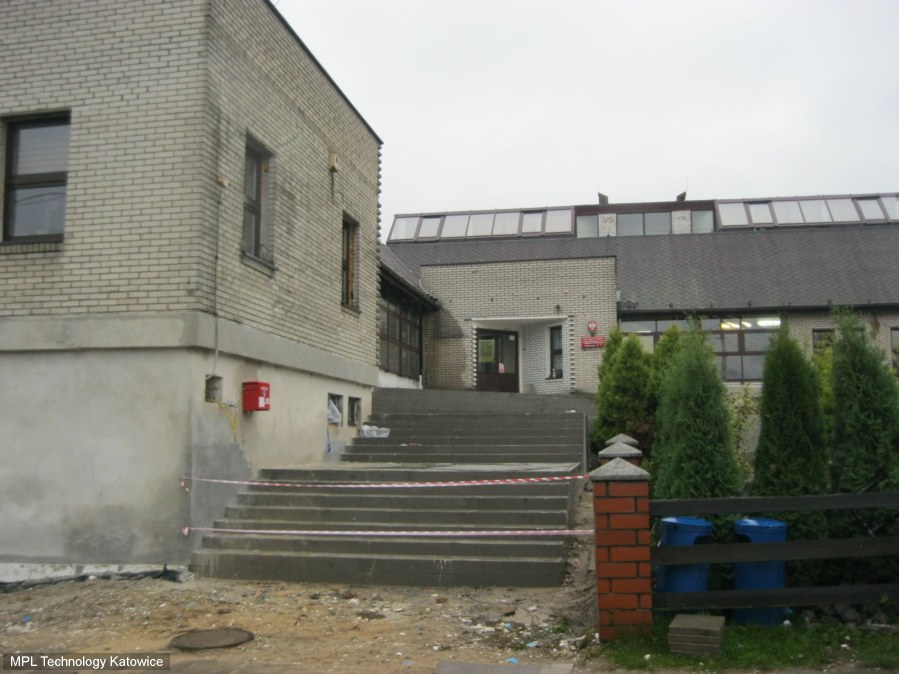

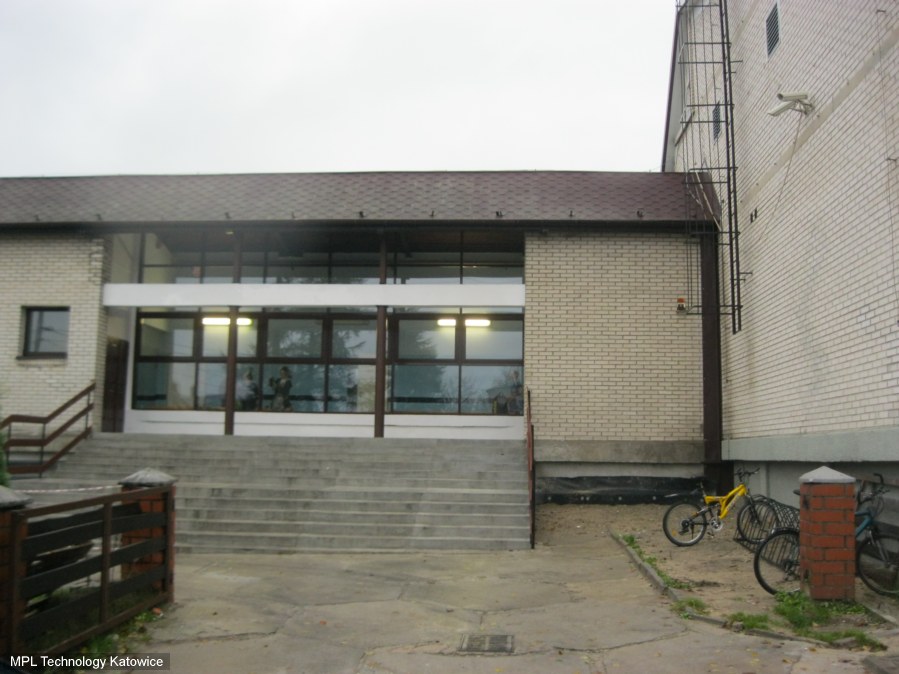

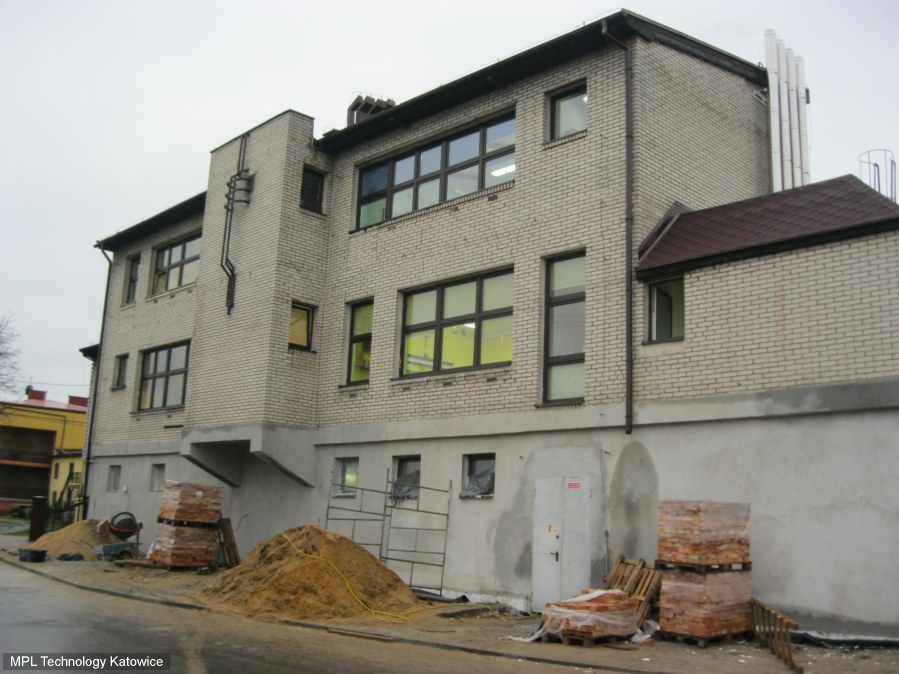

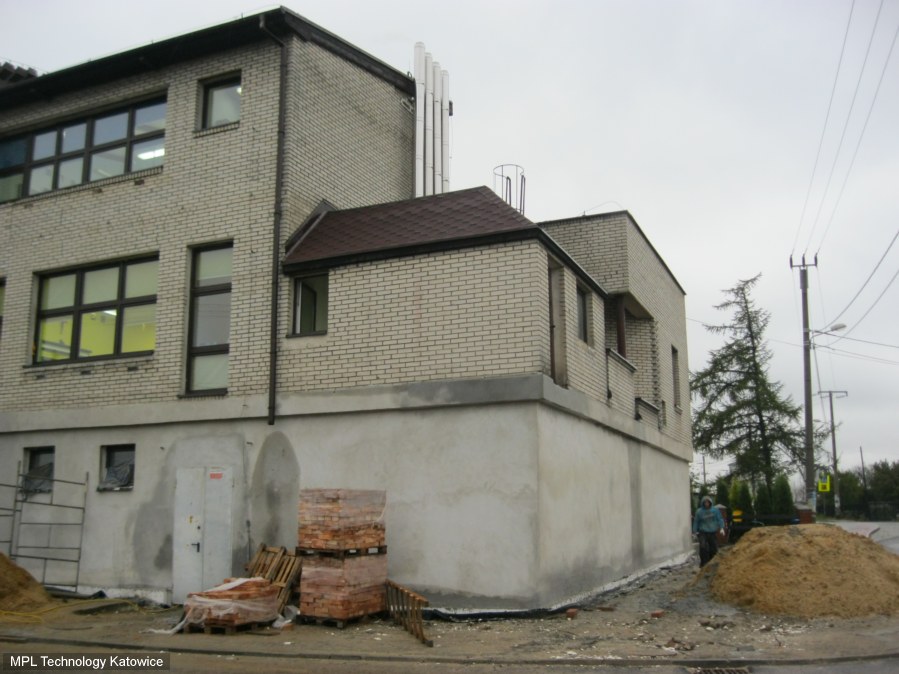

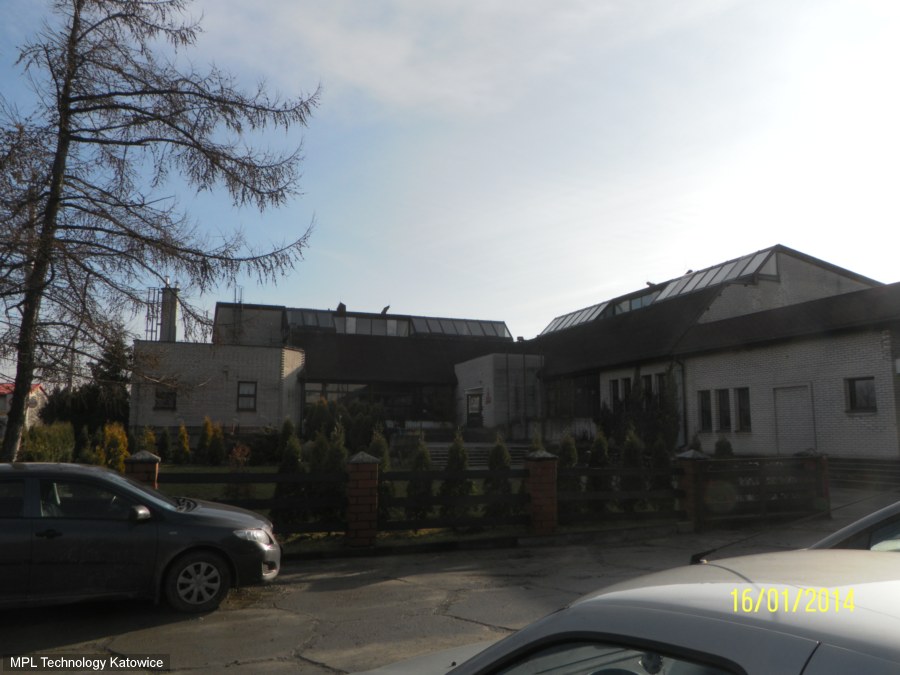

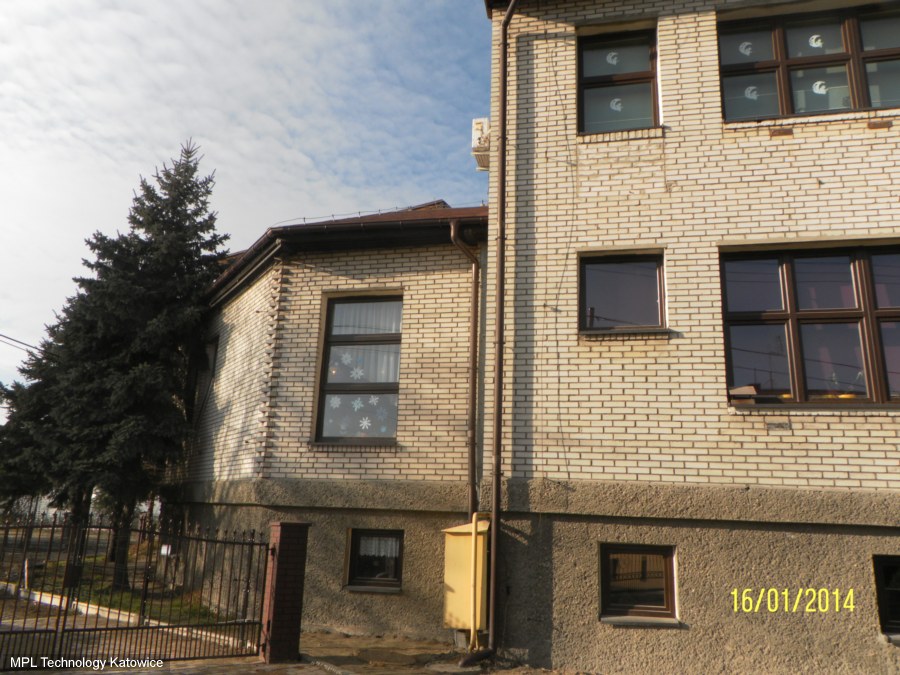

Szkoła w Lędzinach

Opis realizacji:

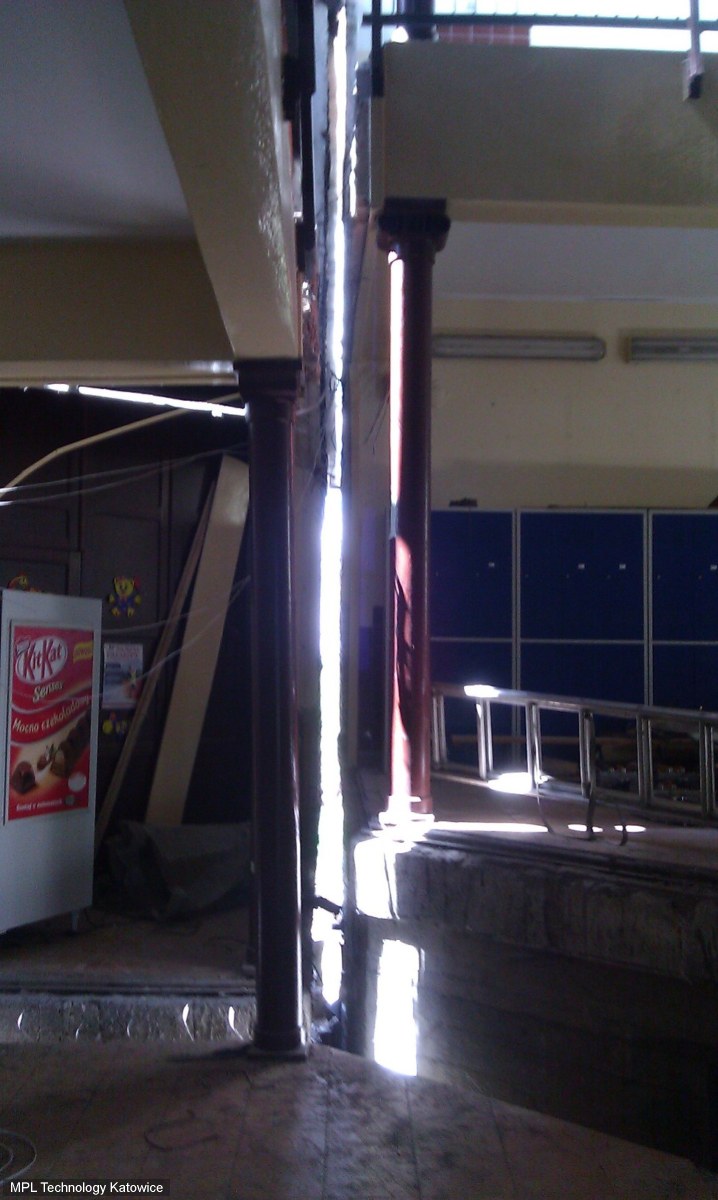

Wysokość podniesienia sięgająca 170cm podyktowana była konstrukcją i funkcją budynku. Rektyfikowane kolejno segmenty musiały pozostać w jednej płaszczyźnie, bez powstawania dodatkowych różnic poziomów.

Konstrukcja: tradycyjna murowana (piwnice: żelbet)

Wychylenie od pionu: 24-38mm/m

Podniesienie w najwyższym punkcie: ~170cm

Powierzchnia zabudowy: 1305m2

Kubatura: 10500m3
